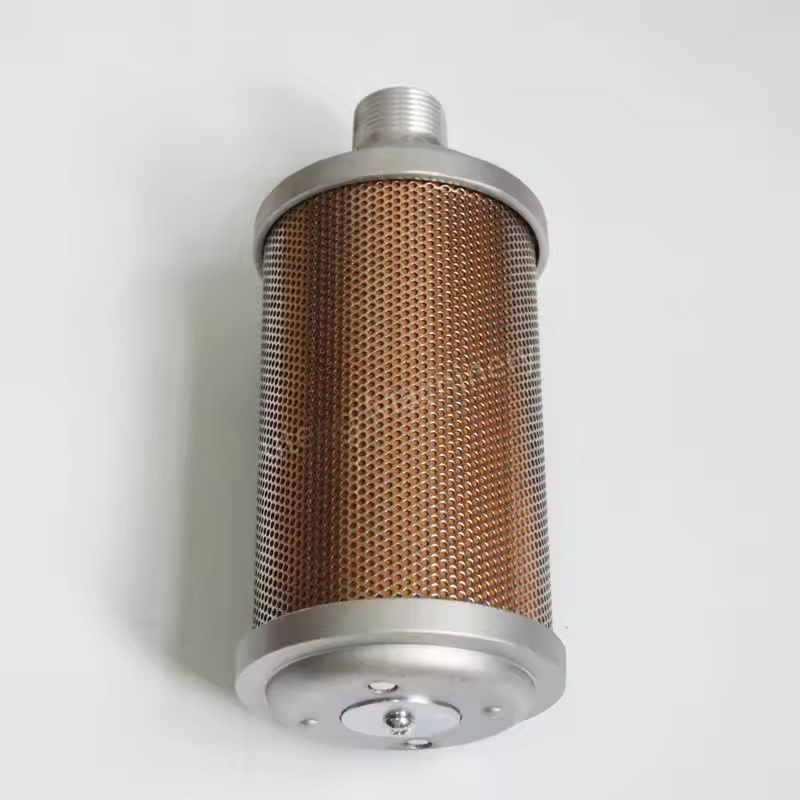

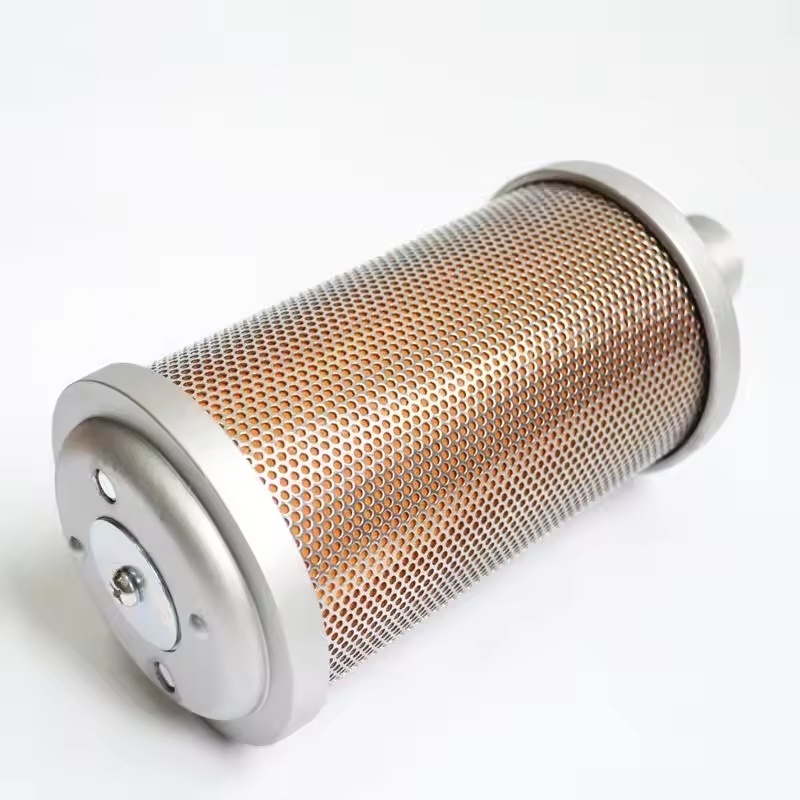

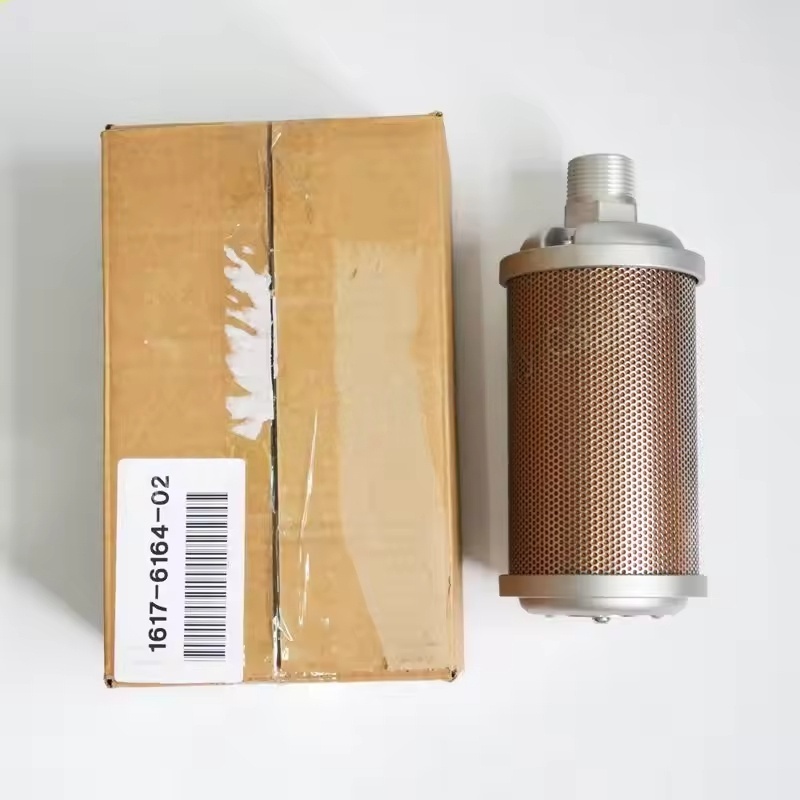

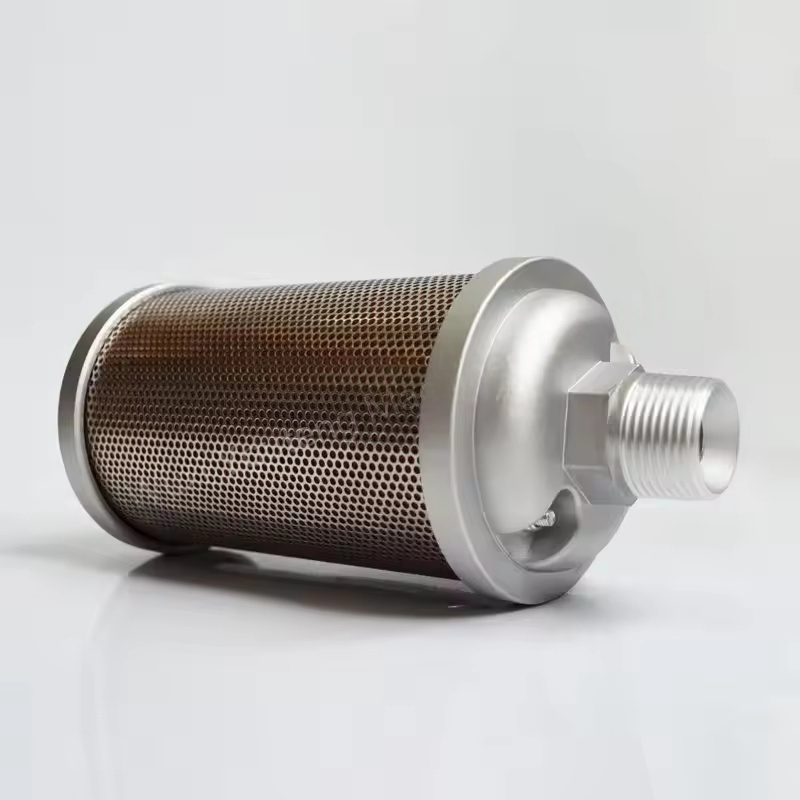

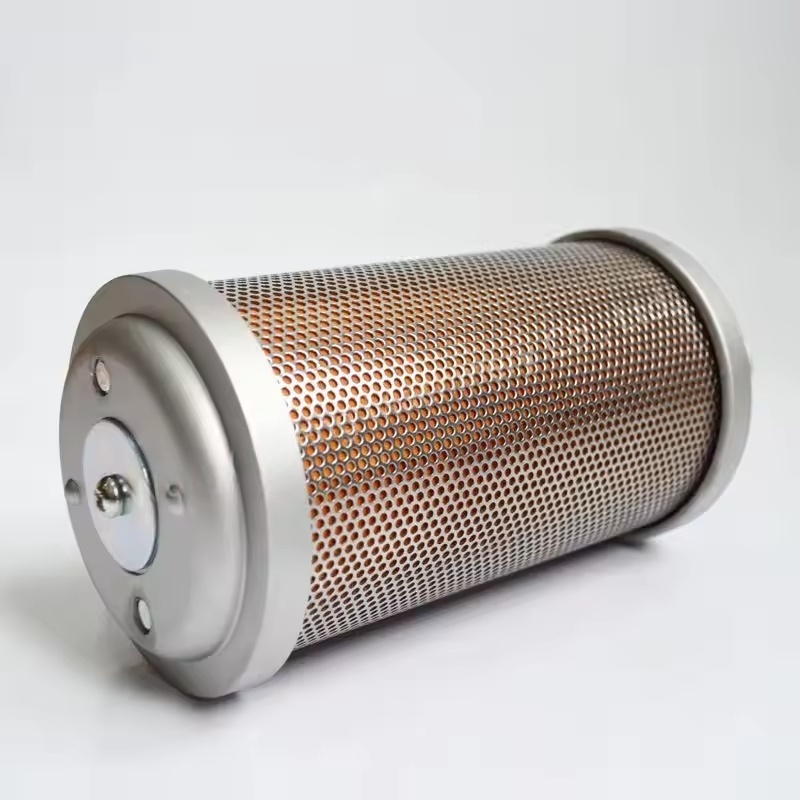

1617616402 Atlas Copco õhukompressori summuti osa

1. Atlas Copco summuti osa kest

Funktsioon: kaitseb sisemise müra vähendamise struktuuri ja juhib õhuvoolu sujuvalt läbi.

Materjal: tavaliselt valmistatud terasplaatidest (näiteks külma veeretatud terasest) või roostevabast terasest, teatud tugevuse ja korrosioonikindlusega. Mõned väikesed summutid võivad kaalu vähendamiseks kasutada alumiiniumisulamit.

Omadused: Roostekindla võime suurendamiseks võib koore pinda töödelda maalimisega või elektroplaaniga. Konstruktsiooni kujundus peab tasakaalustama ja õhuvoolu takistust tasakaalustama.

2.

Funktsioon: vähendab müra, absorbeerides helienergiat. See on summuti põhimüra vähendamise komponent.

Ühised materjalid:

Klaasikiuskid: madala hinnaga ja hea heli neeldumise efekt, kuid kiudainete valamise ja suruõhu saastumise vältimiseks tuleb võtta kaitsemeetmeid.

Poorne keraamika: vastupidav kõrgetele temperatuuridele ja õliplekkidele, mis sobivad õli määritud õhukompressorite jaoks.

Metallist traatvõrk / poorne metallplaat: hea õhu läbilaskvus, talub kõrgrõhku, mida sageli kasutatakse kõrgsurveõhu kompressorites.

Polüesterkiud: keskkonnasõbralik ja mitte niiskuse imendumisele, mis sobib kõrge õhukvaliteedi nõuetega stsenaariumide jaoks (näiteks toit, farmaatsiatööstus).

3.

Poorsed torud / vaheseinad:

Juhendage õhuvoolu ühtlaselt jaotumist, võimaldades helilainetel täielikku kontakti helisignaaliga materjaliga.

Perforatsiooni kujundus (läbimõõt, vahekaugus) tuleb optimeerida vastavalt õhukompressori heitgaasi sagedusele, et suurendada müra vähendamise efekti konkreetsetes sagedusribades.

Laienduskamber / resonaator:

Kasutage müra tühistamiseks helilaine peegelduse ja häirete põhimõtet, mida sageli kasutatakse madala sagedusega müra vähendamiseks.

Laiema sagedusvahemiku katmiseks saab kombineerida erinevaid helitugevuse kambreid.

4. atlas copco summuti osa ühenduse liidesed

Funktsioon: ühendatakse õhukompressori väljalaskeava, torujuhtme jne, et tagada kitsas tihend ilma lekketa.

Vorm:

Keermestatud liides (näiteks NPT, G niit): sobib väikeste õhukompressorite jaoks, paigaldamine on mugav.

Ääriku liides: kasutatakse keskmiste ja suurte õhukompressorite jaoks, ühendus on kindel ja tihendus jõudlus on hea.

Kiire pistik: mugav lahtivõtmiseks ja hoolduseks, levinud mobiilsetes õhukompressorites.

5.

Funktsioon: hoiab ära osakeste helisignaalide materjali sisenemise õhukompressori süsteemi või torujuhtmesse, vältides seadme saastumist või lõpptarbimisgaasi.

Materjal: metallvõrk (näiteks roostevabast terasest võrk) või kõrge temperatuuriga vastupidav filter riie, tuleb ummistuse vältimiseks regulaarselt puhastada või regulaarselt välja vahetada.

Summuti tüübid (struktuuri järgi)

Resistentne summuti: peegeldab helilaineid laienduskambrite, resonaatorite jms kaudu, mis sobib madala sagedusega müra vähendamiseks.

Resonant Silencer: sõltub peamiselt helilainete absorbeerimiseks heli neeldumismaterjalidele, mis on hea vähendades keskmise ja kõrge sagedusega müra.

Resonant-impedantsi komposiit summuti: ühendab mõlema eelised, võib samaaegselt vähendada müra laias sagedusvahemikus, kõige laialdasemalt kasutatav.
