Põhifunktsioonid ja rakendused
Tihendusfunktsioon: see komplekt sisaldab erinevaid tihenduskomponente, mida kasutatakse staatiliseks või dünaamiliseks tihendamiseks ühenduspunktides instrumendiploki ja torude, andurite, rõhumõõturite jms vahel, et vältida suruõhu, määrdeõli või juhtimisgaasi lekkeid.
Ühilduvad komponendid: see on peamiselt installitud õhukompressori instrumendi juhtmoodulile (instrumendiplokk). See moodul integreerib tavaliselt rõhuanduri liidesed, rõhu gabariidi liidesed, juhttorude vuugid jne ning on võtmesõlm seadme rõhu seire ja juhtimissignaali edastamise võtmesõlm.

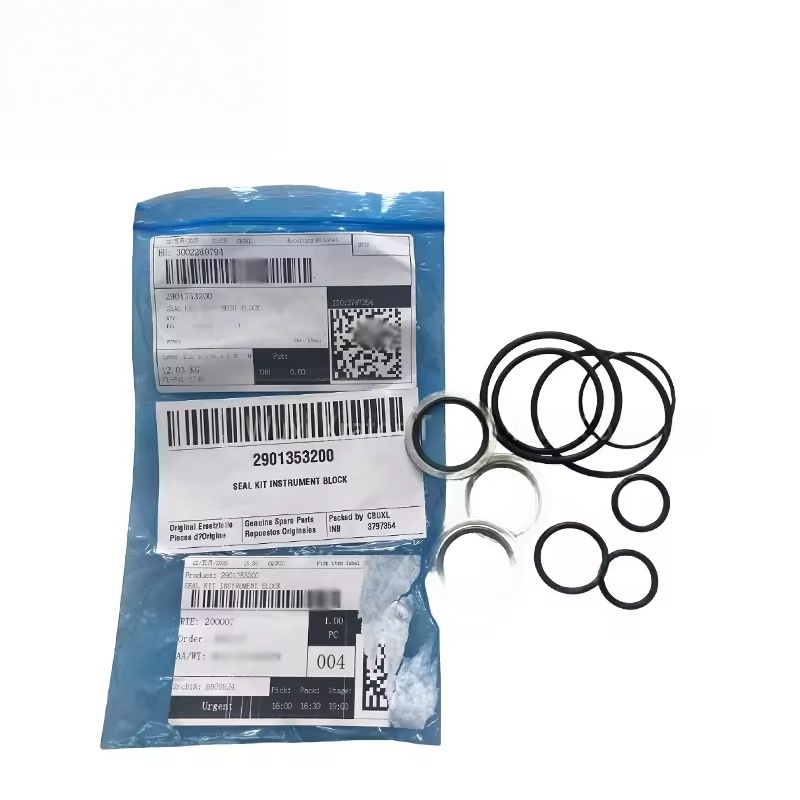

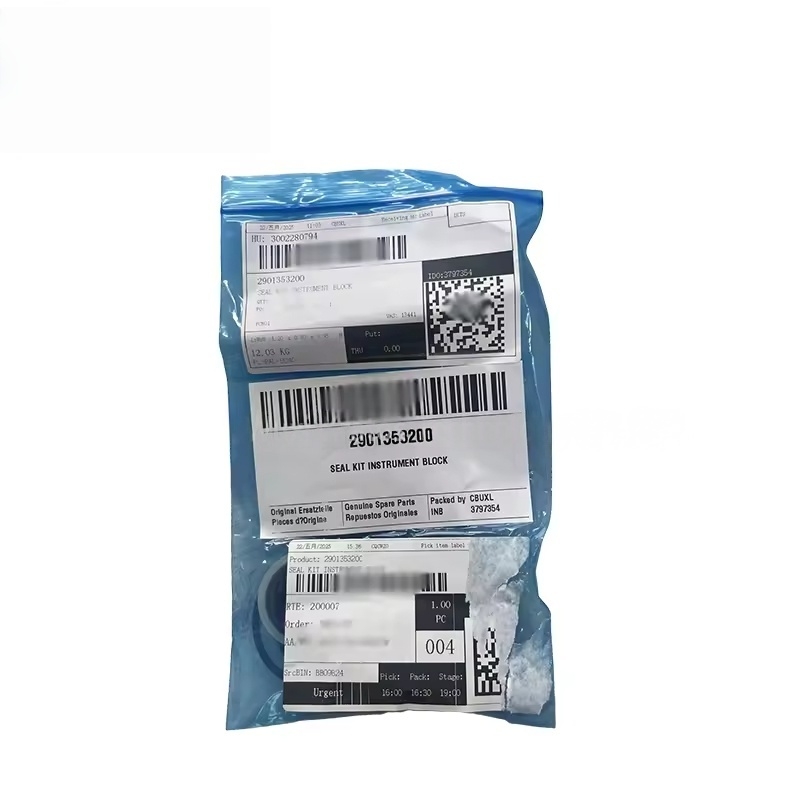

Kohaldatavad mudelid: 2901353200 on Atlas Copco algse osa arv. Seda leidub tavaliselt GA-seeria kruviõhukompressorites (näiteks mõned keskmise suurusega ja suured GA-mudelid) ja sellega seotud suruõhusüsteemi seadmed. Spetsiifilist ühilduvust tuleb kinnitada seadme mudeli ja tootmispartii põhjal.
Komplekti kompositsioon ja materjalid

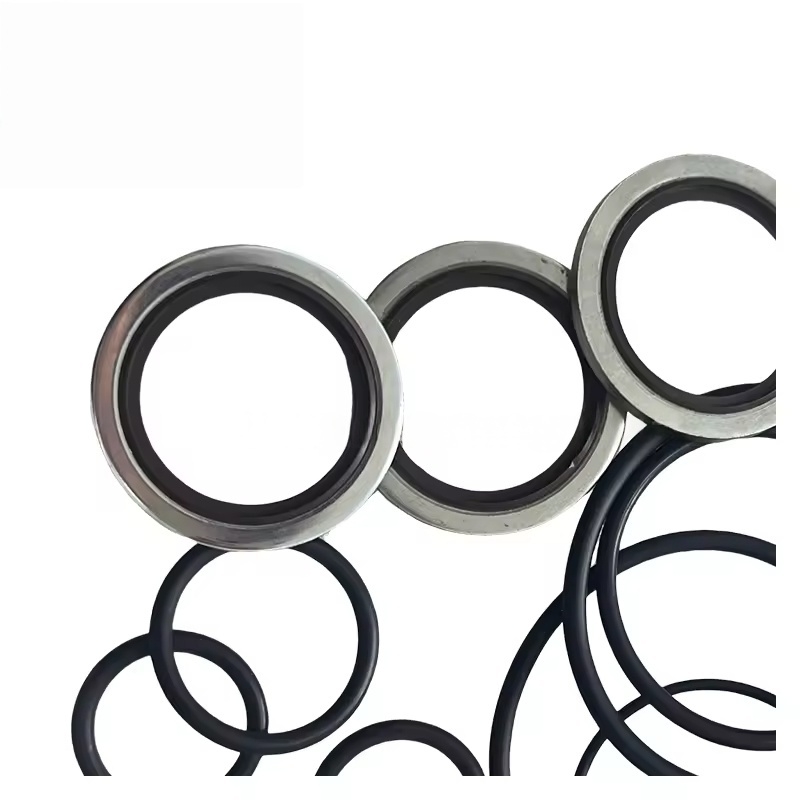

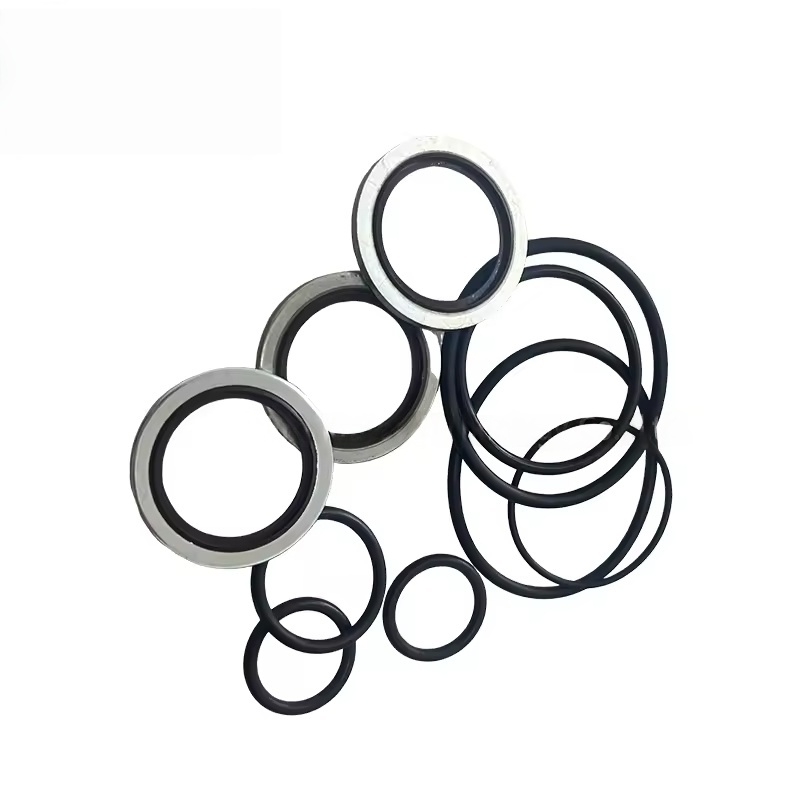

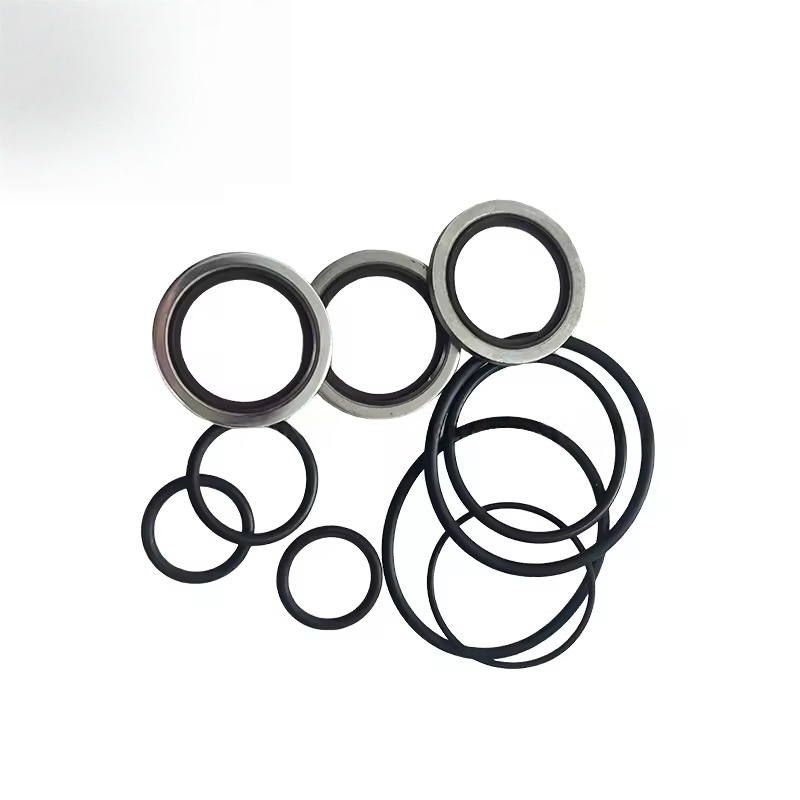

Põhikomponendid: hõlmab tavaliselt O-rõngaste erinevaid spetsifikatsioone, tihendus tihendeid, lamedaid seibid, tolmukatted jne. Spetsiifiline kogus ja suurus sõltuvad instrumendiploki konstruktsiooni konstruktsioonist.
Materiaalsed omadused:
Tihenduskomponendid kasutavad enamasti õlikindlat ja temperatuurikindlat kummi (näiteks nitriilkumm NBR või fluorosubber FKM), mis sobivad määrdeõli, suruõhukeskkondade ja töötemperatuuride 80-120 ℃.
Mõned metallist seibid on valmistatud messingist või roostevabast terasest, et tagada kõrge tugevus ja korrosioonikindlus.
Täpsusnõuded: tihenduskomponentidel on kõrge mõõtme täpsus ja tihendi usaldusväärsuse tagamiseks kontrollitakse rangelt paarituspinna liidest.
Asendamise ajastus ja ühised probleemid
Signaali asendamine:
Leke toimub instrumendiploki ühenduse osas (näiteks õliplekid või õhumärgid rõhu liidesel).
Ebanormaalne rõhu kuvamine (võimalik lekke tõttu, mille tulemuseks on ebatäpsed rõhusignaalid).
Instrumendiploki, anduri jms regulaarse hoolduse või asendamise ajal tuleb tihenduskomplekt üheaegselt välja vahetada (tihenduskomponendid on kulumisohtlikud osad ja neid ei soovitata taaskasutada).
Vigade mõju:
Leke põhjustab süsteemi rõhu kadu ja suurendab energiatarbimist.
Õli määrde leke võib saastada keskkonda või põhjustada õli taseme langust, mõjutades seadmete määrimist.
Rõhusignaali moonutamine võib põhjustada juhtimissüsteemi valesti hindamise ja käivitamise üksuse ebanormaalse toimimise.
Asendus- ja hooldusmeetmed
Algne tehase varuosade garantii: 2901353200 on originaalne tehasespetsiifiline tihenduskomplekt. Seda tuleb kasutada koos Atlas Copco originaaltoodetega, et tagada tihenduskomponentide suuruse, materjali ja instrumendiploki jaoks täielikult sobivad, vältides ühilduvusprobleemide tõttu sekundaarset leket.
Installimise spetsifikatsioonid:
Enne asendamist puhastage instrumendiploki tihenduspind põhjalikult, eemaldage jääkplekid, vananenud tihenduskomponentide fragmendid ja lisandid.
Paigaldage iga tihenduskomponent vastavasse järjekorda vastavalt lahtivõtmise järjestusele, et tagada väljajätmiste ja moonutuste puudumine (eriti O-rõngad tuleb tihendussoone õigesti sisestada).
Vältige teravate tööriistade kasutamist tihenduskomponentidega, et vältida kriimustusi, mis võivad põhjustada tihenemise rikke.
Pingutage ühenduspoldid vastavalt määratud pöördemomendile, et tagada tihenduspindade ühtlane kontakt ja vältida liiga pingutamist, mis võib kahjustada instrumendiplokki või tihenduskomponente.
