Põhiparameetrid ja rakendatavad stsenaariumid

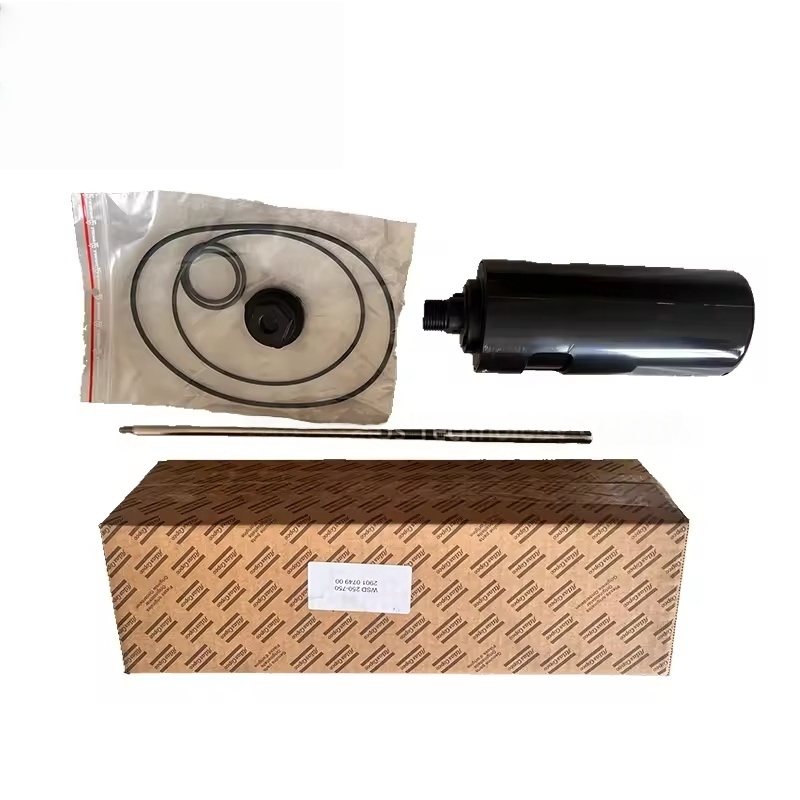

Mudel Tähendus: WSD -seeria on Atlas Copco klassikaline automaatne drenaažikomponendi mudel. 250-750 tähistab vooluvahemikku või rõhuastet, millega see ühildub (konkreetsed parameetrid peaksid viitama ametlikule juhendile).
Töörõhk: üldiselt rakendatav 0-16 baari suruõhusüsteemide suhtes, mis vastab enamiku tööstuslike õhukompressorite rõhuvajadustele.
Liidese spetsifikatsioonid: tavaliselt G1/2 "või NPT 1/2" keermestatud liidesed, mis hõlbustavad ühendamist erinevate torujuhtmetega.
Rakendatavad mudelid: laialdaselt kasutatud GA seerias (näiteks GA37-GA160 keskmise suurusega kruvimasinad), suured tsentrifugaal-õhukompressorid ja ravijärgsed seadmed (näiteks FD-seeria filtrid, CD-seeria kuivatid).
Struktuur ja tööpõhimõte
Tuumkomponendid: hõlmavad klapi korpust, elektroonilist taimerit, solenoidventiili, filtr ekraani, drenaaži väljalaskeava ja tihenduskomponente, kasutades elektrilise ajastuse juhtimismeetodit.
Töötav loogika:
Seadke sisseehitatud taimeri kaudu drenaažitsükkel (näiteks reguleeritav 0,5 kuni 45 minutit) ja drenaaži kestus (näiteks reguleeritav 0,5 kuni 10 sekundit).
Pärast seatud ajani jõudmist on solenoidventiili avamine ja kondensaatvesi lastakse süsteemi rõhu all.
Pärast drenaaži valmimist eraldatakse solenoidventiil sulgemiseks, peatades äravoolu ja vältides õhu lekke.
Eelised: võrreldes puhta mehaanilise drenaažiklapiga, on ajastuse juhtimine täpsem ja parameetreid saab paindlikult reguleerida vastavalt keskkonna niiskusele ja kasutamistingimustele, vähendades ebaefektiivset heitgaasi.
Põhifunktsioonid
Algne kvaliteedi tagamine: toodetud vastavalt Atlas Copco originaalstandarditele, materjalidele (näiteks klapi korpus on messingist või tehnilise plastist ja tihenduskomponendid, mis on õlivastane kumm) sobivad suruõhusüsteemi mitme õli ja niiske keskkonna jaoks, eluiga on üle 100 000 toimingu.
Madala energiatarbimise disain: solenoidventiil reageerib kiiresti ja selle sulgemisel on tihe tihend, lekkemaht on ≤0,1 l/min (standardtingimused), vähendades märkimisväärselt suruõhujäätmeid.
Ummimisvastane võime: sisseehitatud roostevabast terasest filteriekraan võib filtreerida lisandeid kondensaadivees (näiteks metallijäätmed, õlimuda), vähendades klapi südamiku segamise riski.
Paigaldamise paindlikkus: toetab horisontaalset või vertikaalset paigaldamist, mis on varustatud kaitsekattega, mis sobib keerukate keskkondade, näiteks töötoad.
Hooldusmugavus: moodulkujundus, filtri ekraanid saab eraldi lahti võtta ja puhastada, komponente, näiteks solenoidklapi mähist, saab eraldi välja vahetada, vähendades hoolduskulusid.
Levinud rikked ja hooldusoovitused
Vea ilmingud:
Drenaaži puudub: taimeri rike, solenoidventiili mähise läbipõlemine, filtri ekraani ummistamine või toru külmutamine (madala temperatuuriga keskkond).
Pidev leke: klapi südamiku tihendamise komponendi kulumine, solenoidventiili kleepunud ja pole täielikult suletud.
Ebanormaalne töö: vale taimeri parameetri seadistamine, ebastabiilne toiteallika pinge.
Hooldusnõuanded:
Regulaarne puhastamine: eemaldage lisandid, laskudes filtri ekraani ja puhastades iga 3 kuu tagant; Lühistuge ühe kuu jooksul karmides keskkondades.
Parameetri reguleerimine: reguleerige drenaažitsüklit vastavalt kondensaadi vee mahule (näiteks lühendage tsüklit vihmaperioodidel, vältige talvel drenaaži väljalaskeava külmumist).
Komponendi asendamine: asendage tihenduskomponendid või solenoidventiili mähised, kui need on vananenud või vigased (näiteks WSD250-750 spetsiaalne solenoidventiili mähis, O-rõngas); Asendage kogu drenaažikomponent, kui klapi korpusel on praod, klapi südamik on tõsiselt kulunud või taimer ebaõnnestub.
