Atlas Copco peamine tööpõhimõte
Suruõhu suruprotsessi ajal kondenseerub õhus olev veeaur rõhu ja temperatuuri muutuste suurenemise tõttu vedelasse vette. Vee eraldaja eraldab vett järgmistel viisidel:
Tsentrifugaal eraldamine: kasutades õhuvoolu kiire pöörlemisega tekkinud tsentrifugaaljõudu, visatakse tihedamad veepiisad eraldaja siseseina poole ja kogunevad enne drenaažiklapi kaudu tühjendamist.
Löögi eraldamine: laske suruõhul mõjutada deflektoreid ja voolukiiruse järsk muutus põhjustab veepiiskade inertsuse tõttu eraldumist.
Filtri eraldamine: kasutades spetsiaalseid filtrimaterjale (näiteks klaaskiust, metallvõrk) pisikeste veepiiskade pealtkuistamiseks, õhu edasiseks kuivatamiseks.
Adsorptsiooni eraldamine: Mõned ülitõhusad kuivatid kasutavad kuivatusaineid (näiteks molekulaarseid sõelu, aktiveeritud alumiiniumoksiid) adsorbi niiskuseni, mis sobib stsenaariumide jaoks, millel on kõrged kuivuskud.
Peamised tüübid
Tsentrifugaalvee eraldaja: lihtne konstruktsioon, tuginedes vee eraldamiseks tsentrifugaaljõule, mis sobib suruõhu suure voolu käitlemiseks, eraldamise efektiivsusega umbes 80–90%.
Deflet-tüüpi vee eraldaja: muudab õhuvoolu suunda läbi mitme deflektori taseme, pakkudes paremat eraldusfekti kui tsentrifugaal tüüp, mis sobib keskmise ja madala vooluga süsteemidele.
Adsorptsiooni kuivati: jagatud soojusevabaks regenereerimiseks ja soojusregeneratiivseteks tüüpideks, kasutades kuivatusaineid sügava dehüdratsiooni jaoks, mis on võimeline vähendama suruõhu kastepunkti alla -40 ℃, mis sobib täpsusseadmete jaoks.
Krüogeenne kuivati: jahutab suruõhu kastepunkti allapoole, põhjustades veeauru kondenseerumist vedelasse vette eraldamiseks, kastepunkt jõuab tavaliselt 3-10 ℃-ni, mis sobib üldisteks tööstuslikeks stsenaariumideks.
Põhikomponendid
Shell: suletud anum, mis mahutab õhuvoolu ja eraldamise elemente, mis on tavaliselt valmistatud metallist.
Eralduse elemendid: näiteks tsentrifugaalsed terad, defleaalid, filtersüdamikud või kuivatamisvahendid on vee eraldamise tuum.

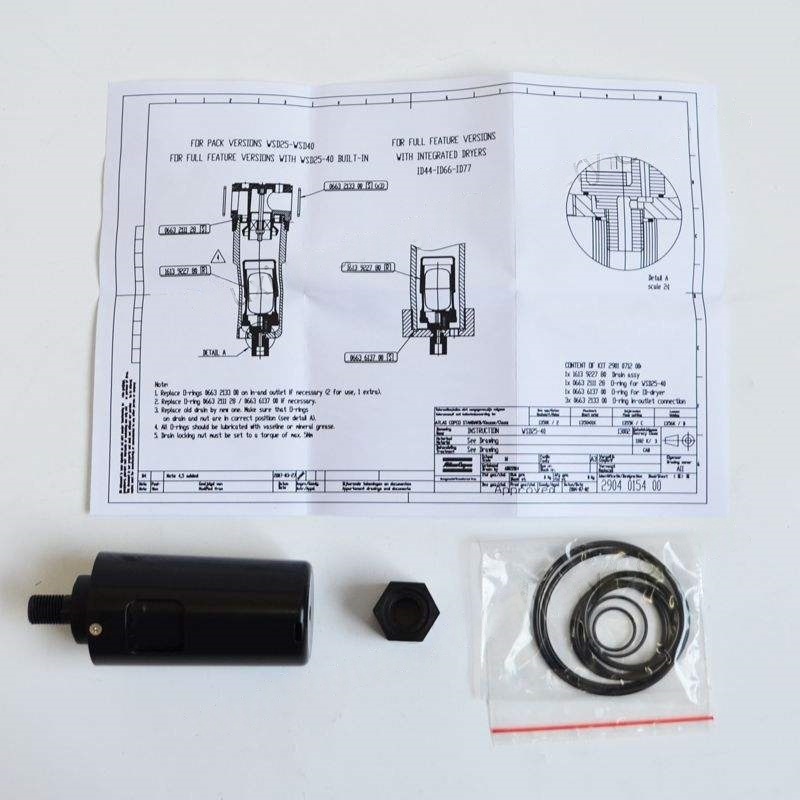

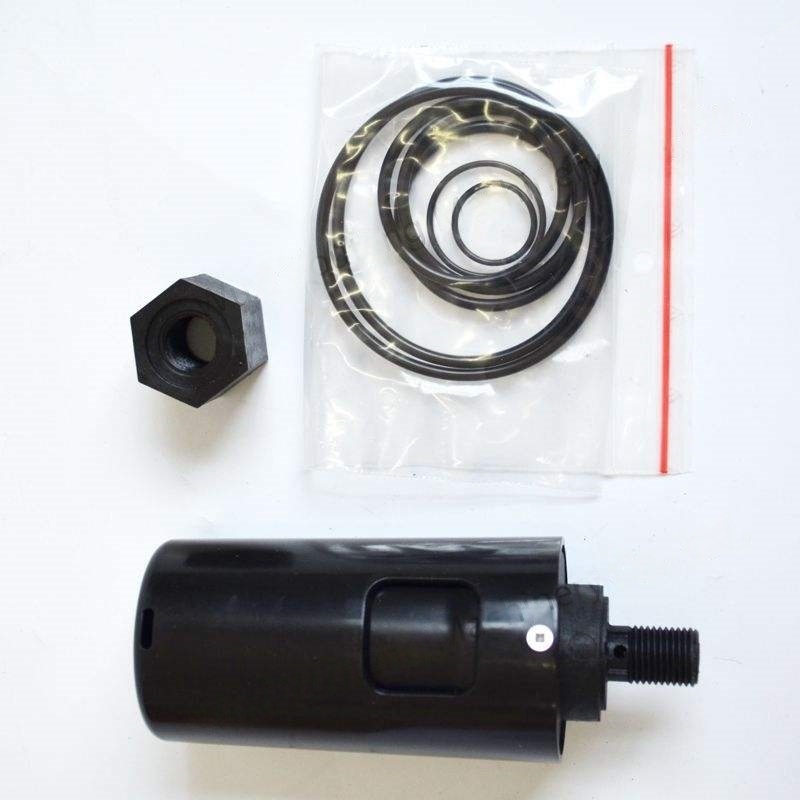

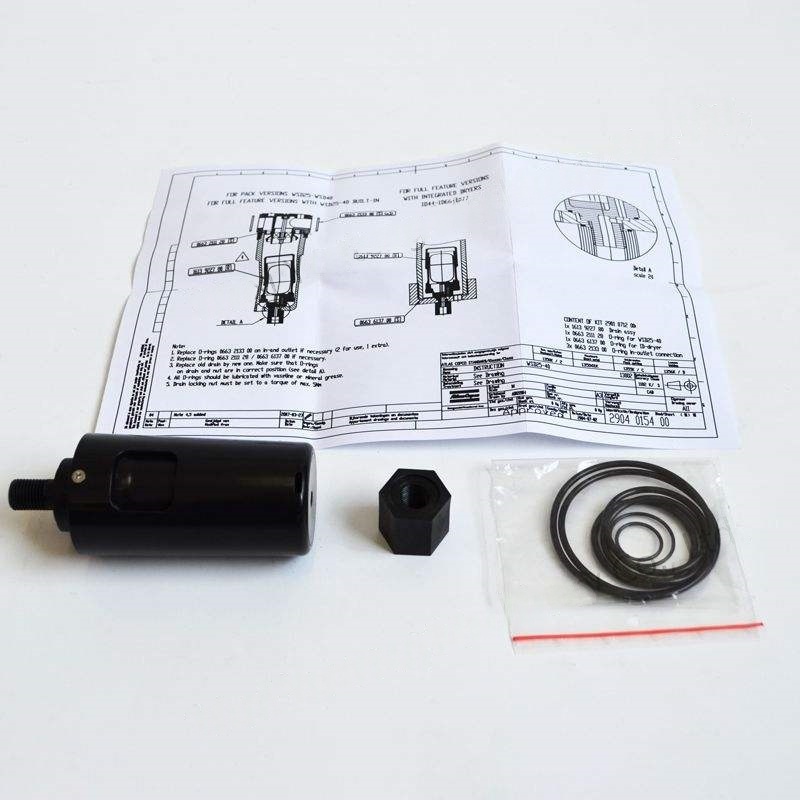

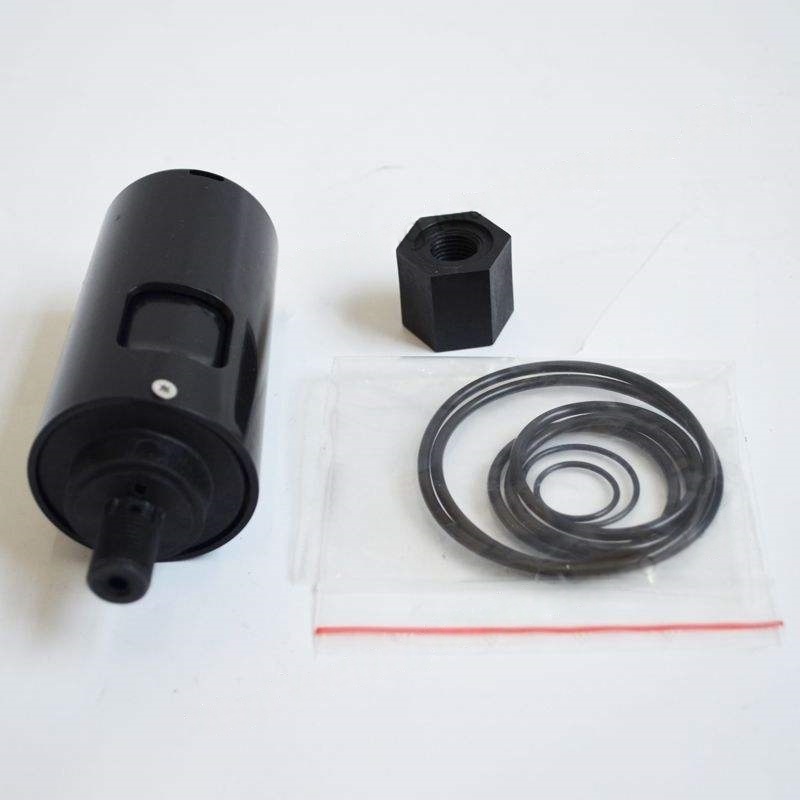

Drenaažiklapp: eraldatud kondenseerunud vee automaatselt või käsitsi tühjendab, levinumad tüübid hõlmavad ujukitüüpi ja elektroonilisi ajastusventiile.
Sisselaske- ja väljalaskeava liidesed: ühendage õhukompressori ja allavoolu gaasi kasutavate seadmete väljalasketoru, mis on tavaliselt varustatud rõhu jälgimiseks rõhumõõturitega.
Paigaldamis- ja hooldusnõuanded
Paigaldamisasukoht: tavaliselt paigaldatud pärast õhukompressori väljalaskeava ja jahuti, tagades, et suruõhk jahutatakse enne eraldamist, et parandada tõhusust.
Regulaarne drenaaž: kontrollige, kas drenaažiklapp töötab korralikult, et vältida eraldusafekti mõjutavat kondenseerunud vett.
Tarbekaupade asendamine: Filter-tüüpi või adsorptsiooni tüüpi eraldajad peavad regulaarselt välja vahetama filtri südamiku või kuivatamisagendi (näiteks molekulaarsed sõelu), et vältida ummistusi või küllastumist.
Puhastamine ja hooldus: puhastage regulaarselt kesta sisemus, et vältida õhuvoolu jaotust deponeerimise ja mõjutamise korral.
Parameetrid vastavad: valige separaatori sobivad spetsifikatsioonid, mis põhinevad õhukompressori nihkel, töörõhul ja gaasi kasutatavate seadmete kuivasinõuded. Tähtsus
Kui suruõhu niiskust ei eemaldata tõhusalt, võib see põhjustada selliseid probleeme nagu torude korrosioon, pneumaatiliste komponentide rikke ja toodete niiskuse imendumine (näiteks toidu- ja elektroonikatööstuses), suurendades sellega seadmete hoolduskulusid. Seetõttu on suruõhusüsteemi stabiilse töö jaoks ülioluline sobiva vee eraldaja valimine.
