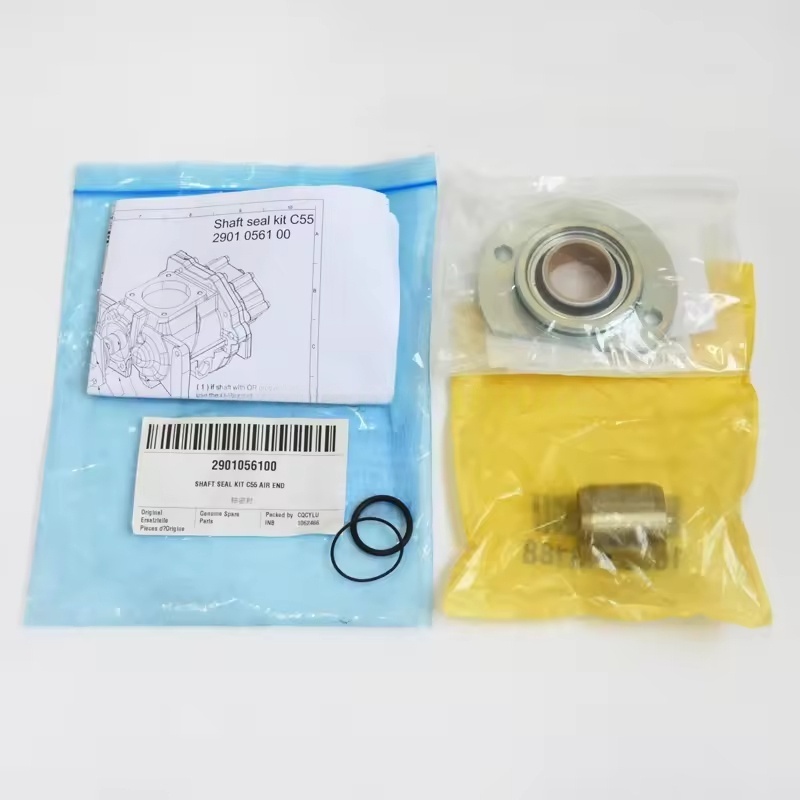

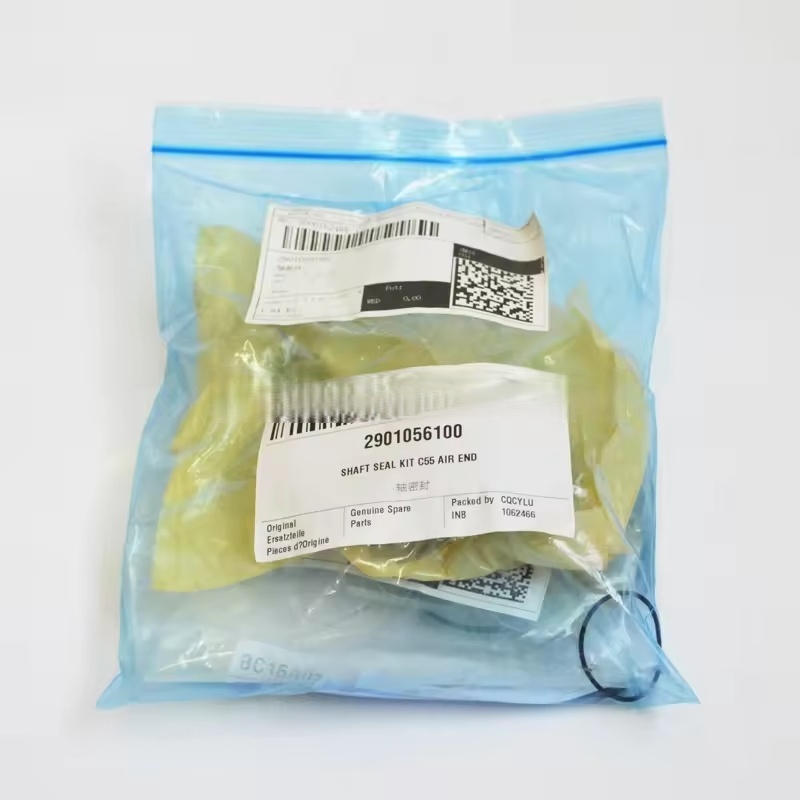

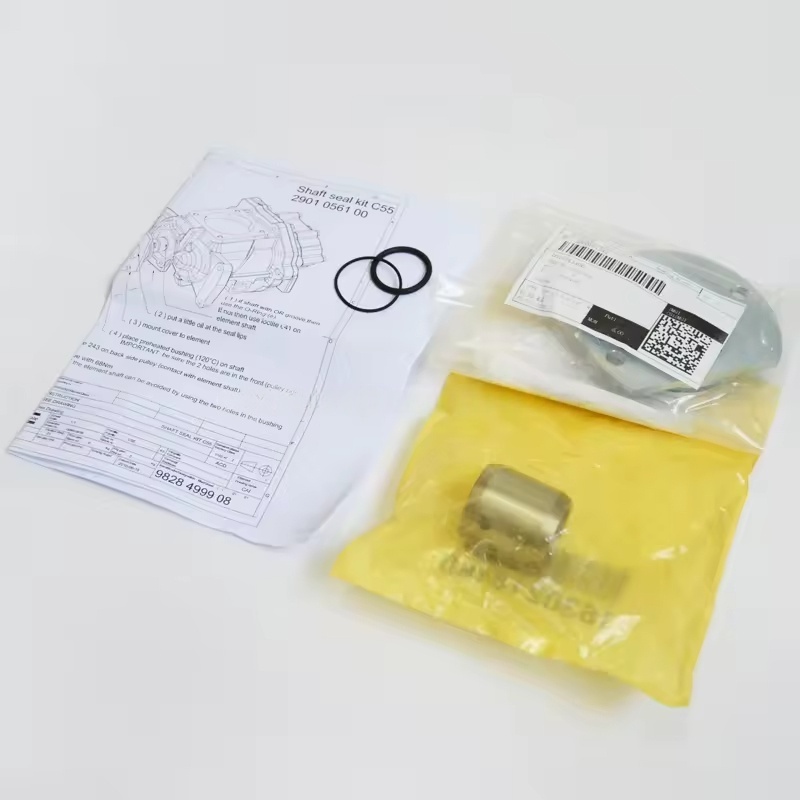

Atlas Copco komplekti kompositsioon ja funktsioonid
Põhikomponendid

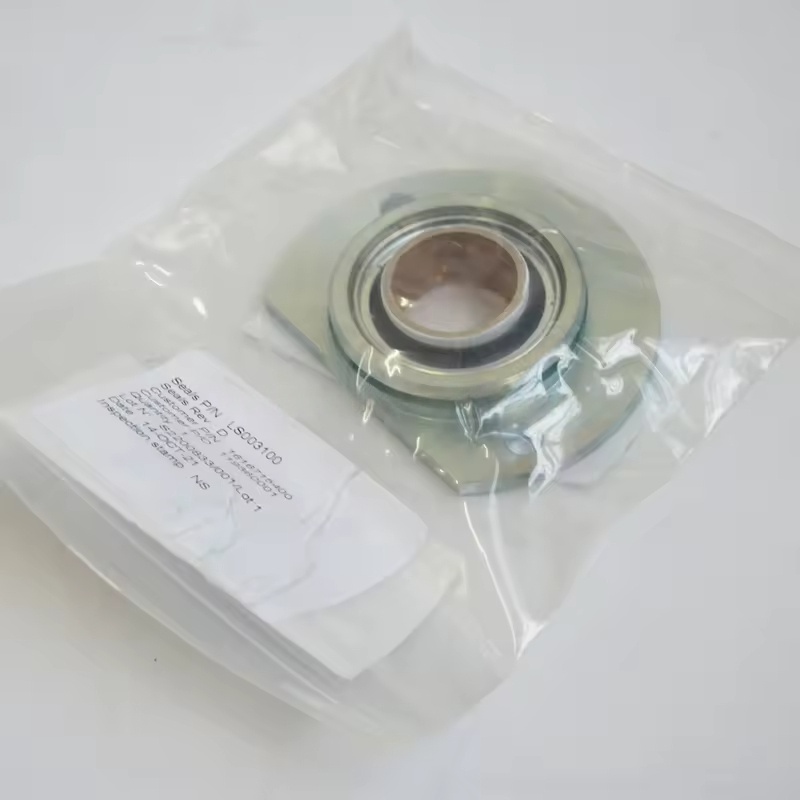

Õlitihend (raami õlitihend): komplekti südamikomponent, mis on tavaliselt valmistatud nitriili kummist või fluorobberist, tugevdamiseks metallraamiga. See kleepub tihedalt võlli pinnale läbi huuli, saavutades dünaamilise tihenemise (takistades õli õli lekkimist piki võlli otsa).

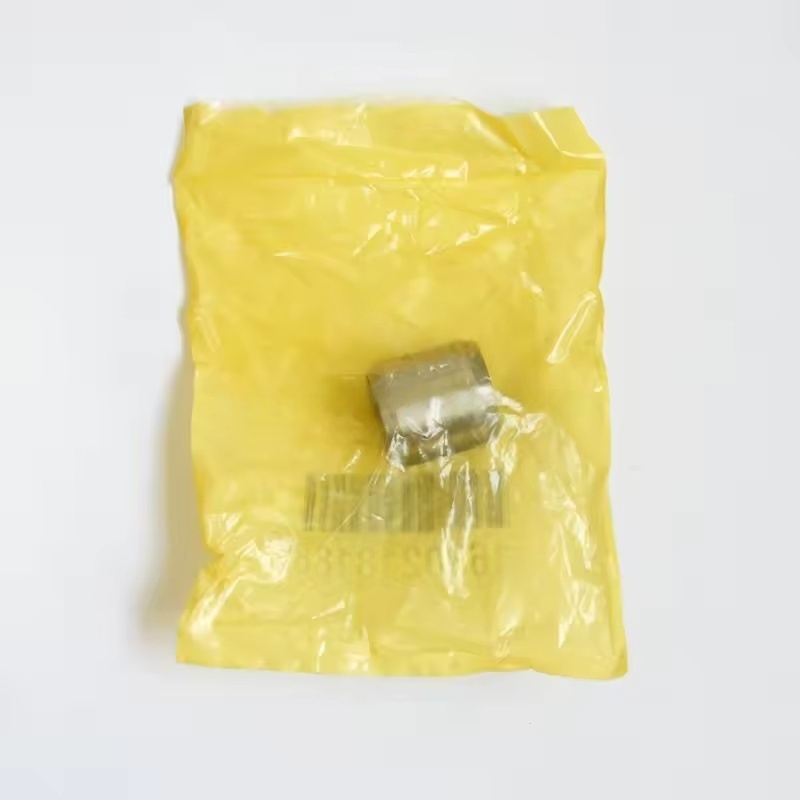

Võlli varrukas (tihendusarrukas): peavõlli külge kinnitatud ja õlitihendiga koostööd tehes metallist varrukas. Pind on karastatud (kulumiskindel), et vähendada huule kulumist ja pikendada pitseri kasutusaega.

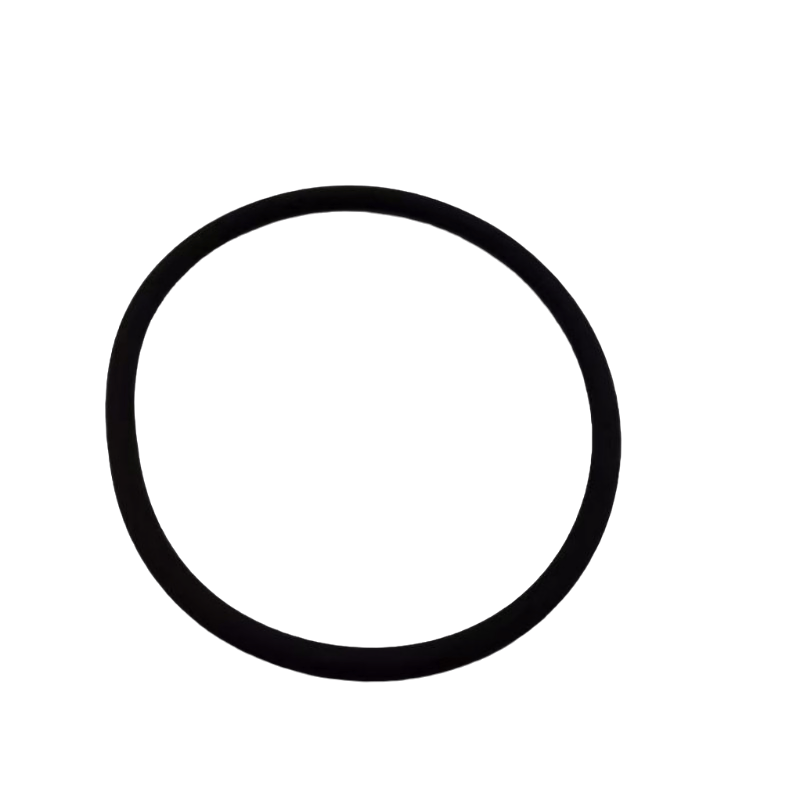

Lisa tihendamise komponendid: sealhulgas O-rõngad, tugirõngad jne, mida kasutatakse staatilise tihendamiseks komplekti ja peamise korpuse vahel, et vältida serva lekkeid.
Mõned komplektid sisaldavad paigaldamise positsioneerimiskomponente (näiteks juhthülsid), hõlbustades täpset kokkupanekut.
Peamised funktsioonid
Määrdeainete lekete ennetamine: õli eraldaja määrdeõli ärahoidmine võlli otsavahe väljastpoolt lekkimine (vältides õli kadu ja keskkonnareostust).
Saldamisvastane: tolmu ja niiskuse blokeerimine pealaagri kambrisse sisenemisest ja rootori võrgupiirkonda, kaitstes täpsuskomponente kulumise eest.
Rõhuhooldus: abistamine õli eraldaja normaalse rõhu säilitamisel, tagades määrdeõli ringlussüsteemi stabiilse töö.
Ühilduvus ja spetsifikatsioonid
Ühilduvad mudelid: C55 komplekt ühildub peamiselt ATLAS COPCO kruviõhukompressorite (näiteks mõned GA ja G -seeriad) konkreetsete mudelitega ning konkreetne sobitamine peab põhinema põhiseadme võlli läbimõõdul ja paigaldusmõõtmetel (tavaliselt vastab võlli läbimõõduga umbes 55 mm, mudeliga).
Materjali omadused: õlitihendi kummist materjal peab taluma surveõli keemilist korrosiooni ja töötemperatuuri 80-100 ℃. Võlli varrukas on enamasti valmistatud kõrge süsinikusisaldusega või roostevabast terasest, et tagada kulumiskindlus ja tugevus.
Asendus- ja hooldusnõuanded
Asendamise ajastus
Tõsise õlilekke jälgimisel või võlli otsas tilkudes on peamine põhjus selle aja jooksul asendada (huuli kulumine või vananemine on peamine põhjus).
Kompressori suure hooldamise ajal (näiteks laagrite asendamine, pearootor) on soovitatav asendada kogu tihenduskomponent samal ajal (et vältida kehva ühilduvust uute ja vanade osade vahel, mis põhjustavad lekkeid).
Installimise ettevaatusabinõud
Enne paigaldamist puhastage võlli pind ja korpuse tihendussoon, eemaldades õliplekid, rooste ja lisandid.
Õlitihendi paigaldamisel kasutage selle vajutamiseks spetsiaalseid tööriistu, vältides huule deformatsiooni või kriimustamist (huulega õli õli külje poole).
Võlli varrukas peab tagama kontsentrilisuse põhivõlliga ja olema korralikus häiretes, et vältida töö ajal lõdvenemist ja kulumist.
Hooldusoovitused
Kontrollige regulaarselt õlilekkejälgi võlli otsas, eriti pärast 10 000 töötundi.
Veenduge, et kompressoriõli vastab spetsifikatsioonidele (et vältida madalama õli tõttu õli tihendi vananemist) ja asendage määrdeõli vastavalt ajakavale.
