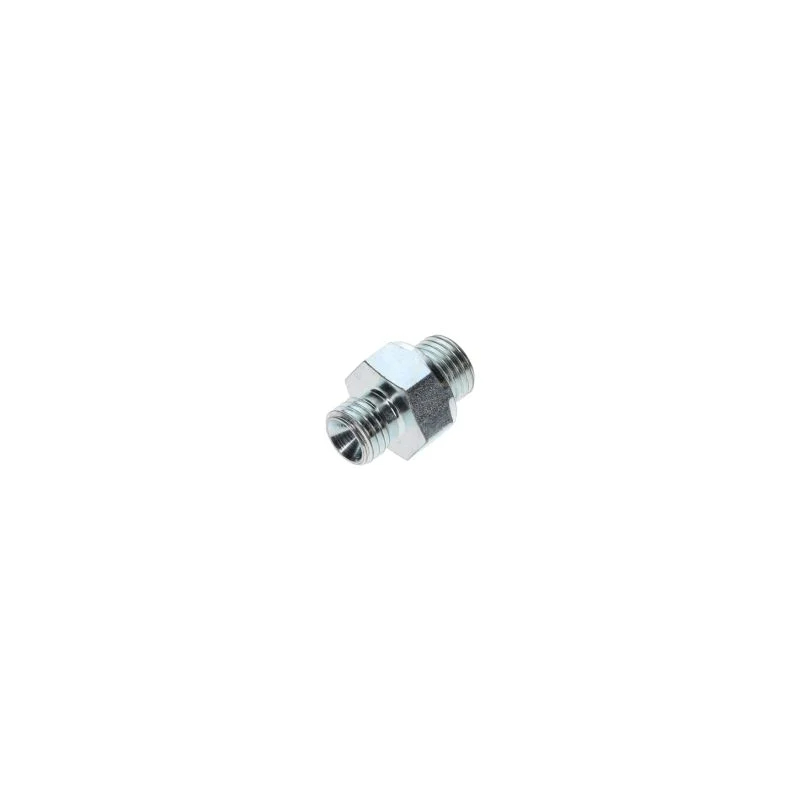

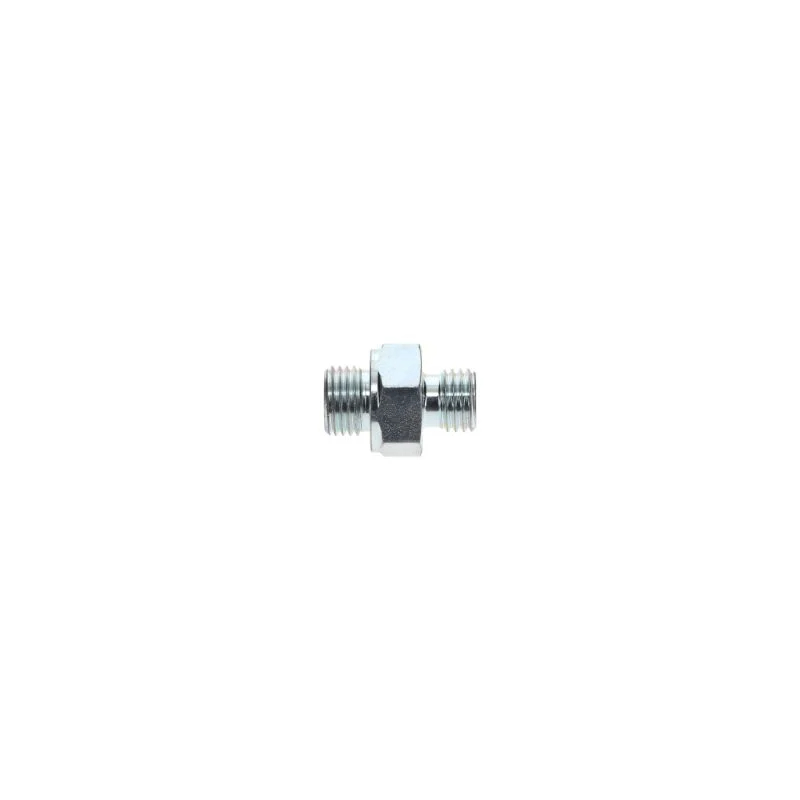

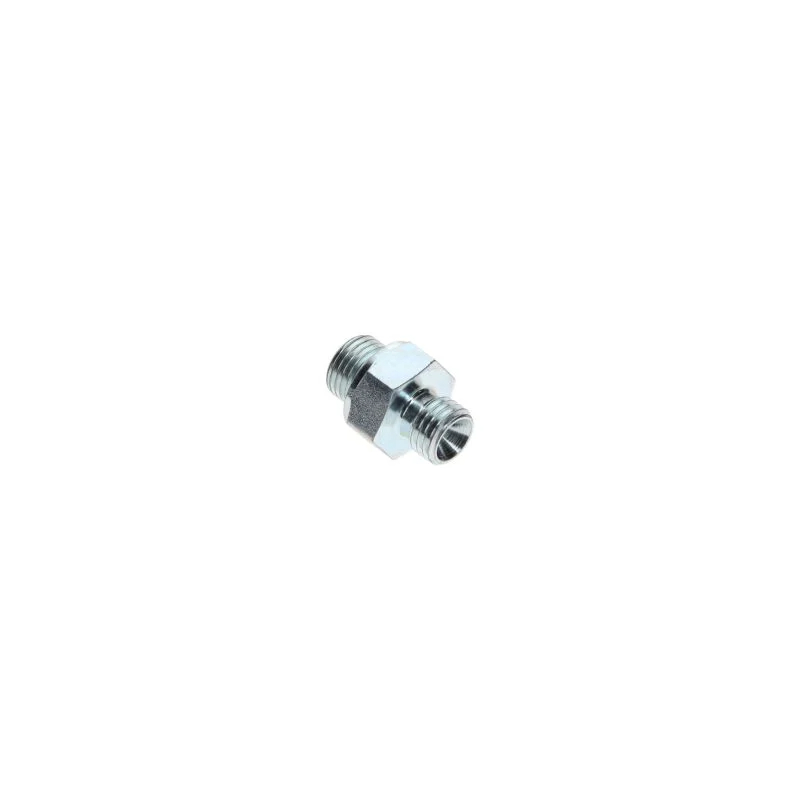

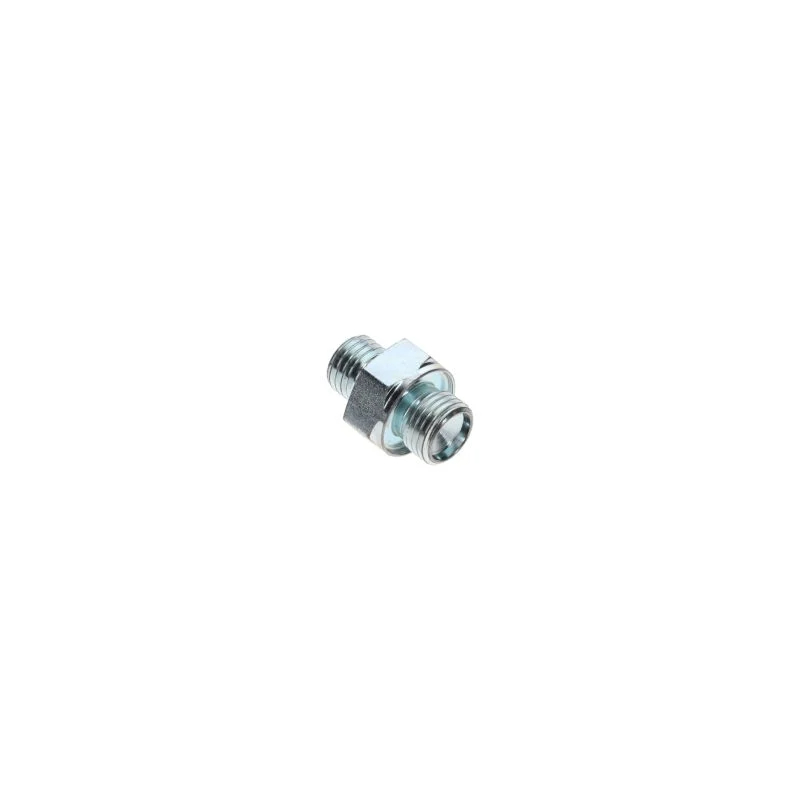

Atlas Copco kinnitaja
I. Põhiparameetri tähendused
M12: näitab, et poldi nominaalne läbimõõt on 12 mm (keerme peamine läbimõõt, mis on välimise keerme maksimaalne läbimõõt).
1.5: näitab, et samm on 1,5 mm (aksiaalne kaugus kahe külgneva keerme vahel), mis on peenhäälitud tüüp (M12 peamine samm on 1,75 mm).
Peen-keermelised omadused: võrreldes jämedate niitidega on M12 × 1,5-l rohkem keermehambaid ja paremat iselugutavat jõudlust, mis sobib stsenaariumide jaoks, mis nõuavad antivooluvastast, tihendamist või kus ruumi on piiratud (näiteks õhukompressorite kõrgsurvekomponentide ühendamine, et vähendada vibratsiooni põhjustatud lõiku).
Ii. Levinud materjalid ja tugevuse hinded
Õhukompressori poldid peavad taluma vibratsiooni, temperatuurimuutusi (normaalsest temperatuurist kuni 150 ℃) ja teatava eelkoormusega. Materjali ja tugevuse valik on ülioluline:
Materjal:
Normaalne tingimused: madala süsinikusisaldusega teras (nagu q235), keskmise süsiniku teras (näiteks 45 terast), mis sobib mittekorsiivsete ja madala vibratsiooniga aladele.
Rasked tingimused (kõrge temperatuur, niiskus, õliudu): sulami teras (näiteks 40CR, 35CRMO), kõrge tugevus, väsimuskindlus; Roostevaba teras (näiteks 304, 316), korrosioonikindel, sobib õlivabade õhukompressorite või toidukvaliteediga õhukompressorite jaoks.
Tugevuse hinded:
Näide märgistamine: 8,8 klass, 10,9 klass (poldipeal on tavaliselt märgistus).
Tähendus: arv enne kümnendpunkti × 100 on tõmbetugevus (MPA), arv pärast komapunkti × 10 on saagise suhe (saagise tugevus / tõmbetugevus).
8.8 Hinne: tõmbetugevus 800MPa, saagikuse tugevus 640MPa, sobib keskmiste koormuste jaoks (näiteks õhukompressori korpuse ühendamine).
10.9 Hinne: tõmbetugevus 1000MPa, voolavustugevus 900MPa, sobib suure koorma jaoks (näiteks silindripea ja silindri korpuse ühendamine kõrgsurve asendis).
Iii. Pea tüüp ja antivoosenemismeetod
Pea tüüp: valige installiruumi ja tööriista ühilduvuse põhjal:
Kuusnurkpea (kõige tavalisem): väline kuusnurk (GB/T 5782 täisniit, GB/T 5783 osaline niit), mis sobib mutrivõtmega pingutamiseks, laialdaselt kasutatavaks.
Sisemine kuusnurk: pea on sisemine kuusnurkne auk, mis sobib kitsa ruumiga aladele (näiteks õhukompressori sisemine torujuhtme fikseerimine), suurema pingutusmomendiga.
Koosesevastased meetmed: õhukompressori töö ajal on vibratsioon suur, vajalik on täiendav antiviloseerimine:
Kevadine seib: eelkoodise tegemiseks tuginedes elastsele deformatsioonile, takistades lõdvenemist (tavaliselt kasutatakse lihtsates tingimustes).
Aastane loosene mutter: koos nailonitsükliga (nailon lukustusmutter) või metalli sisestusega hõõrdejõu kaudu, et vältida lõdvenemist, mis sobib kõrgsageduslike vibratsiooni asenditeks.
Keermeliim: kandke keermepinnale anaeroobne liim (näiteks lokaalne 243), pärast kõvenemist moodustab kleepuv jõud, eemaldatav ja usaldusväärne anti-antivooseerimine.
