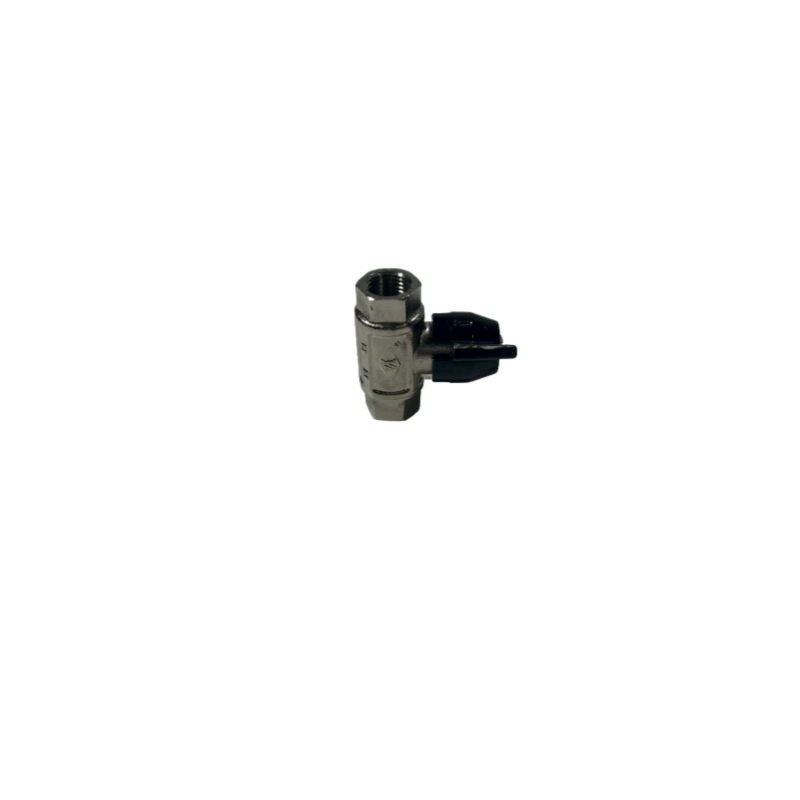

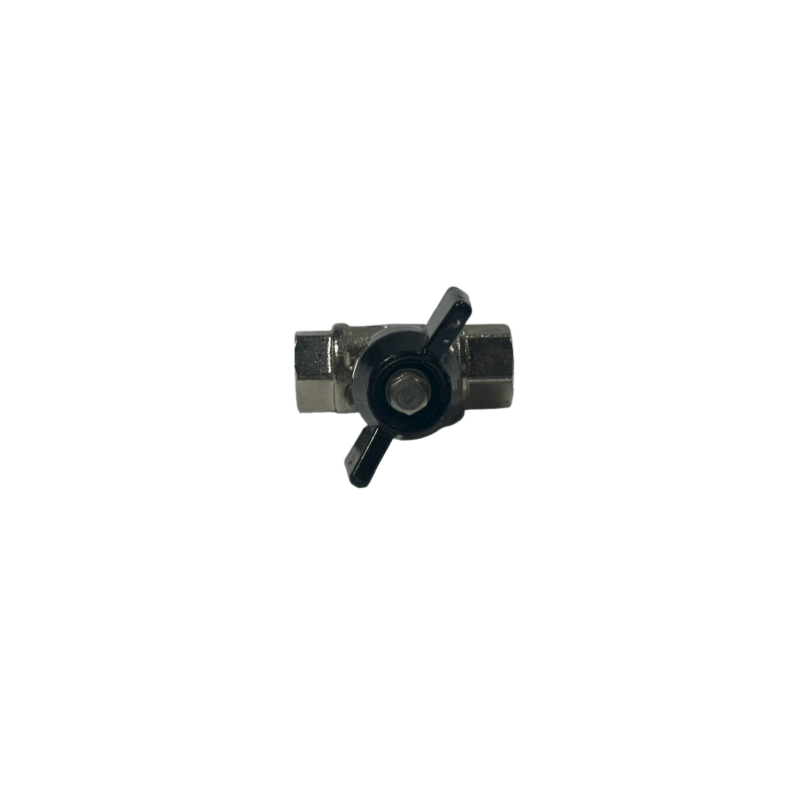

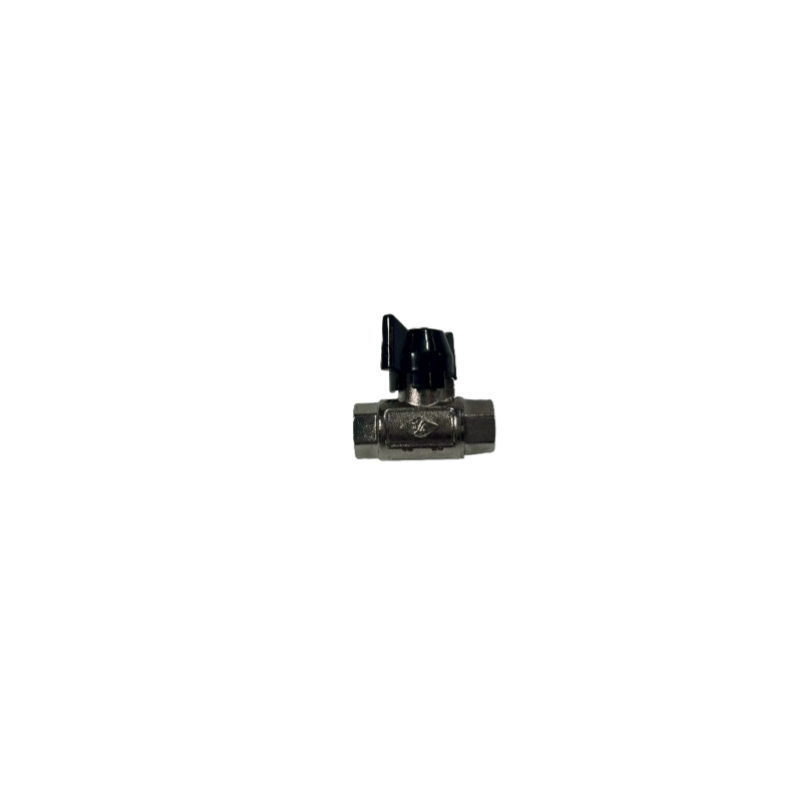

Atlas Copco õhukompressorite õli süstitud kruvi kompressori kuulventiil 1/4 peamised omadused
Konstruktsiooni kujundamine
See võtab vastu sfäärilise klapi südamiku struktuuri. Ventiili südamiku (tavaliselt pöörlemise 90 °) pöörlemisega saavutab see kiire sisselülitamise, madala voolutakistusega, mis sobib stsenaariumide jaoks, mis nõuavad voolu täpset kontrolli. 1/4-tolline läbimõõt (umbes 6,35 mm) ühildub väikeste torujuhtmetega ja seda leidub tavaliselt kompressori määrdetee, kontroll-õhutee või lisaahelatega.
Materjali valik
Klapi korp: enamasti valmistatud messingist, roostevabast terasest (näiteks 304, 316), vastupidav kompressoriõli korrosioonile, mis sobib töötemperatuuride jaoks vahemikus -20 ℃ kuni 150 ℃.
Tihendusmaterjalid: kasutage nitriili kummi (NBR), fluororubberit (FKM) jne, et tagada tihendus jõudlus ja vananemiskindlus õli udu keskkonnas.
Klapi südamiku / klapi varras: valmistatud roostevabast terasest, kulumiskindlast ja vähem kleepumisele.
Rõhureiting
See peab vastama kompressorisüsteemi rõhule. Töörõhuvahemik on tavaliselt 10–30 baari (sõltuvalt kompressori mudelist) ja mõned kõrgsurvemudelid taluvad suuremat rõhku.
Paigaldamine ja kohanemine
Liidese vorm on tavaliselt sisemine niit (NPT või G niit), hõlbustades ühendamist 1/4-tollise torujuhtmega. Selle saab paigaldada horisontaalsesse või vertikaalsesse torujuhtmesse. Töökäepide on enamasti valmistatud plastist või metallist, hõlbustades käsitsi reguleerimist.
