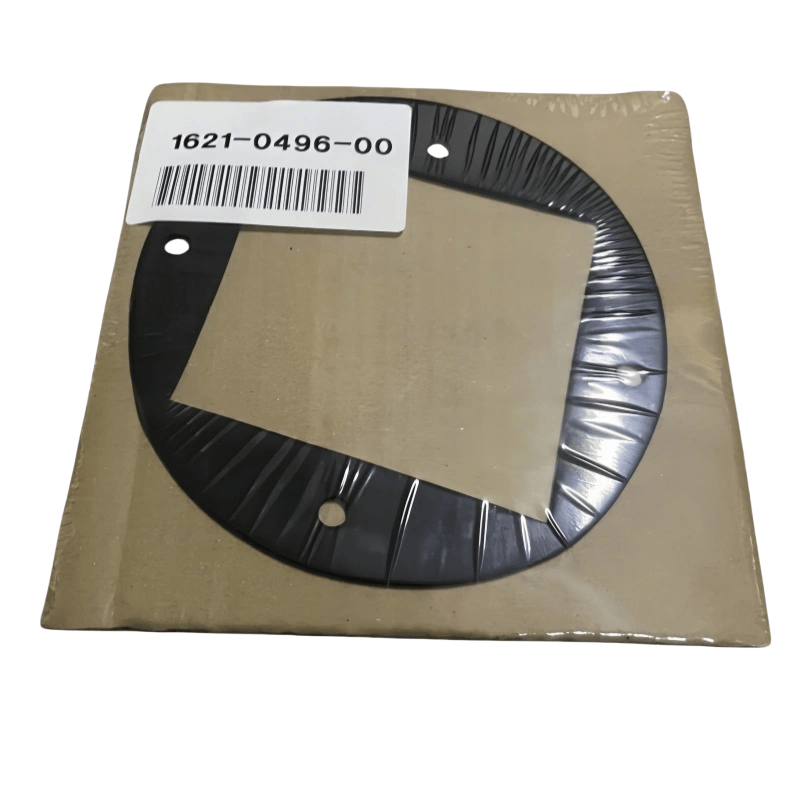

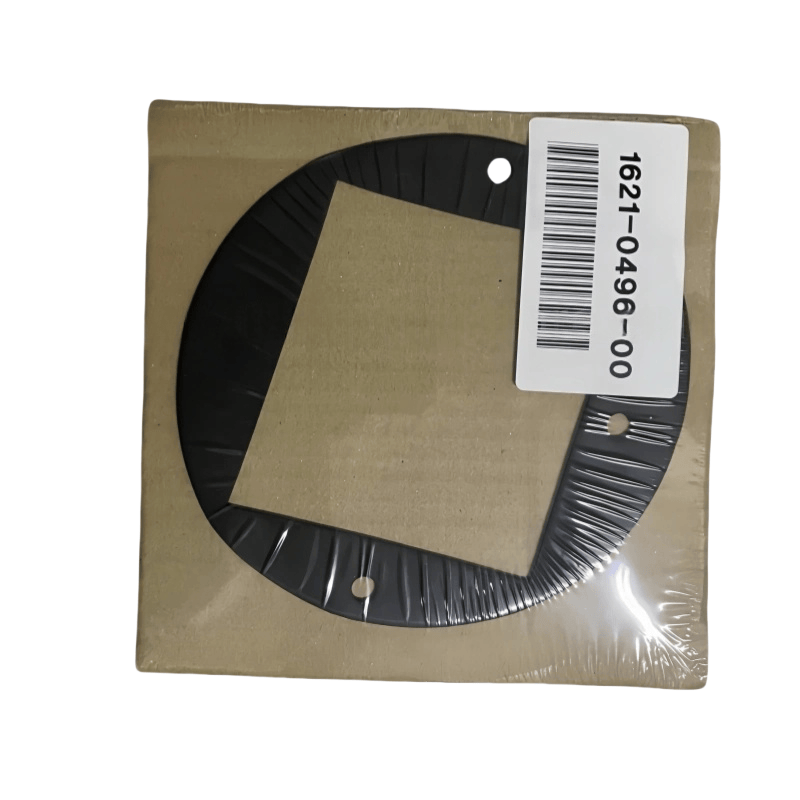

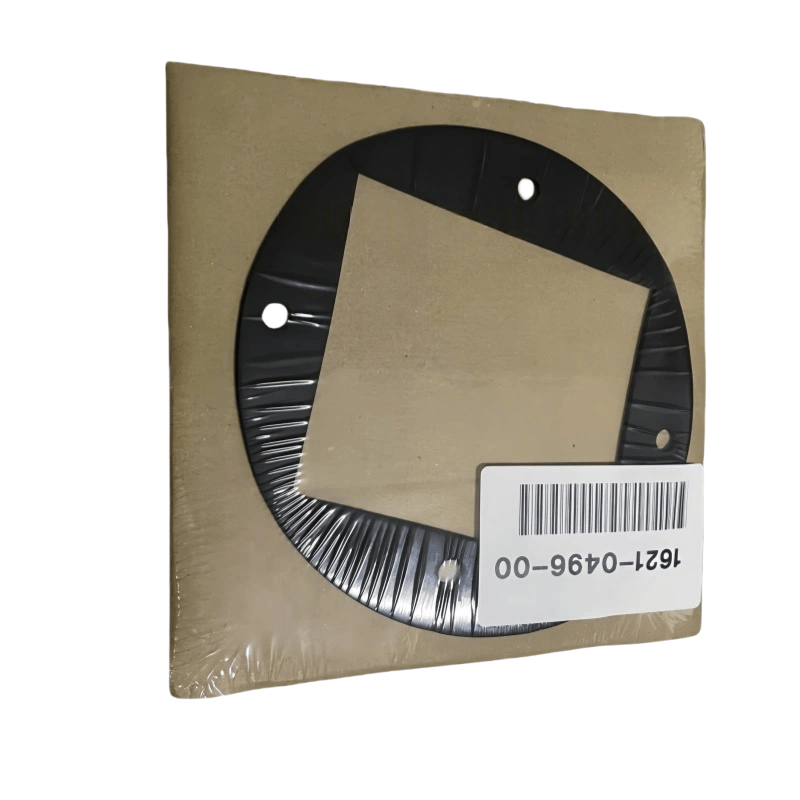

Atlas Copco 1621049600 Õhukompressori tihend Originaal

Atlas Copco 1621049600 peamised funktsioonid

Tihendamine ja lekke ennetamine: omaenda deformatsiooni (elastse või plastilise) kaudu täidab see kahe paarituspinna mikroskoopilise ebatasasuse, et vältida suruõhu lekket, määrdeõli äärikutest, otsakattetest, torude liidestest jne.

Puhverdamine ja kaitse: vähendab otsest hõõrdumist ja vibratsioonišokki ühenduskomponentide (näiteks metalli ja metalli) vahel, kaitstes kontaktpindu kriimustuste eest või purustamisse.

Kompenseerivad lüngad: neelab lõhe muutused paarituspindadel, mis on põhjustatud tootmisvigadest, monteerimishälve või temperatuuri variatsioonidest, säilitades stabiilse tihendamisefekti.

Ühtne jõu jaotus: jaotab poltide või kinnitusdetailide rõhku ühtlaselt paarituspindadele, vältides liigset kohalikku stressi, mis põhjustab komponentide deformatsiooni.

Levinud tüübid ja rakenduse stsenaariumid

Materjalide ja konstruktsioonide põhjal jaguneb see peamiselt järgmistesse kategooriatesse:

Kummist tihendid

Materjal: nitriilkumm (õli suhtes vastupidav), fluori kumm (resistentne kõrge temperatuuri suhtes, keemiline korrosioon), silikoonkumm (resistentne kõrgele ja madalale temperatuurile) jne.

Omadused: hea elastsus, suurepärane tihendusjõudlus, mis sobib madala rõhu jaoks (≤1MPa), normaalse temperatuuri või keskmise temperatuuri stsenaariumide jaoks.

Rakendused: õlijahutid, veetoru vuugid, madala rõhuga ääriku paarituspinnad, vaatlusakna tihendid jne.

Metalltiigid

Materjal: vask, alumiinium, vähese süsinikusisaldusega teras, roostevaba teras jne. Tüüp:

Lamedaid seibid: kasutatakse metallkomponentide vuugipindade jaoks tihendamise ja rõhu jaotamiseks;

Käigupesurid: pinnal on rõngakujulised hambad, saavutades hammaste deformatsiooni tihendamise, mis sobib keskmise ja kõrgsurve stsenaariumide jaoks;

Lainepesurid: neil on teatav elastsus ja see võib kompenseerida lünkade muutusi, mis sobib vibratsiooniohtlike alade jaoks.

Rakendused: kõrgsurvega kehaäärsed kõrgsurved, õligaasi separaatori otsakatted, peamised võlli tihendus istmed jne kõrgsurvepiirkondades.

Komposiitveibid

Konstruktsioon: metallist raamistik (näiteks vask, roostevaba teras), mis on kaetud kummi, asbesti või grafiidi tihendusmaterjalidega, tasakaalustades metalli tugevust ja mittemetalli tihendus jõudlust.

Omadused: kõrgsurvekindel (kuni 10MPA või rohkem), kõrgtemperatuurikindlad, sobib keerukate töötingimuste jaoks.

Rakendused: kruvimasina põhikate, kõrgsurve klapi äärikud, ühendusosad õligaasi eraldajate ja silindrite vahel.

Asbest / mitte-asbesti seibid

Materjal: asbest (traditsiooniline materjal, järk-järgult asendatud keskkonnaprobleemide tõttu) või mitte-asbesti kiud (näiteks klaasikiud, aramiidikiud) koos kummiga.

Omadused: hea soojustakistus (-50 ℃ ~ 200 ℃), odavad, sobivad keskmise ja madalrõhu tihendamiseks.

Rakendused: vanade kolviautomaatide silindri katted, väljalasketoru äärikud jne.

Peamised parameetrid ja valik

Suuruse parameetrid: sisemise läbimõõt, välisläbimõõt, paksus tuleb rangelt sobitada poldi aukude ja ühenduse osa ääriku mõõtmetega, liiga suured põhjustavad paigaldamise raskusi, liiga väike ei kata tihenduspinda.

Töörõhk: madalrõhk (≤1mpa) saab valida kummi- või mitte-asbesti seibid; Keskmine ja kõrgsurve (1 ~ 10MPa) peavad valima metalli või komposiitveibid.

Töötemperatuur: normaalne temperatuur (-20 ℃ ~ 80 ℃) saab valida nitriilkummi seibid; Kõrge temperatuur (80 ℃ ~ 200 ℃) peab valima fluorosubberi-, metalli- või grafiitide seibid.

Meediumide ühilduvus: sobitatud kontaktkeskkonnaga (õhk, määrdeõli, jahutusvedelik jne), näiteks nitriilkumm õlikindlate stsenaariumide jaoks, fluorosubber või roostevabast terasest korrosiooniresistentsete stsenaariumide jaoks.

Paigaldus- ja hoolduspunktid

Ettevalmistus enne paigaldamist:

Puhastage õliplekid, rooste, urud liigendi pinnale, veenduge, et pind on tasane ja puhas;

Kontrollige, kas seibritel on praod, kahjustused või vananemine (näiteks karastatud kummipesurid), ja ärge kasutage neid, kes on kvalifitseerimata.

Õige installimine:

Pesumasinad peaksid olema tsentreeritud ja asetama, et tagada tihenduspinna täielik katvus, vältige nihke, mis põhjustab kohalikku leket;

Poltide pingutamisel kandke ühtlast jõudu (diagonaalses järjestuses), vältige ülepaisutamist, mis võib seibid purustada, või alamaterjali, mis võib põhjustada kehva tihenemist;

Enne metalliseibrite paigaldamist kandke tihendusfekti tugevdamiseks väike kogus hermeetikut (näiteks silikooni hermeetikut) (mitte vajalik, sõltuvalt töötingimustest).
