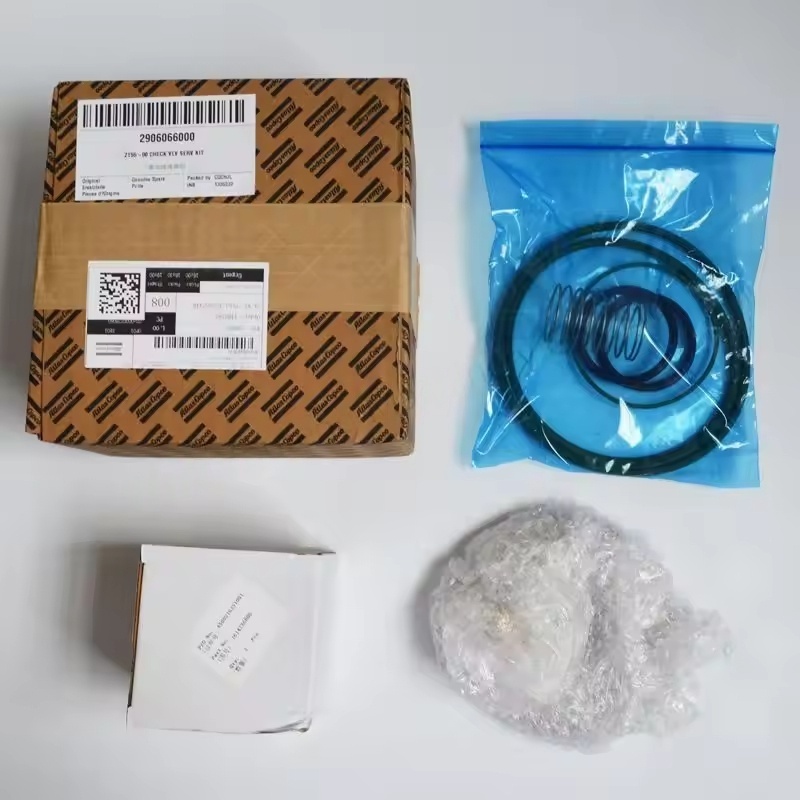

2906066000 Atlas Copco

Atlas Copco ZT55-90 seeria õhukompressori tagasilöögiklapi varre reguleerimiskomplekt 1. Komplekti koostis ja funktsioon

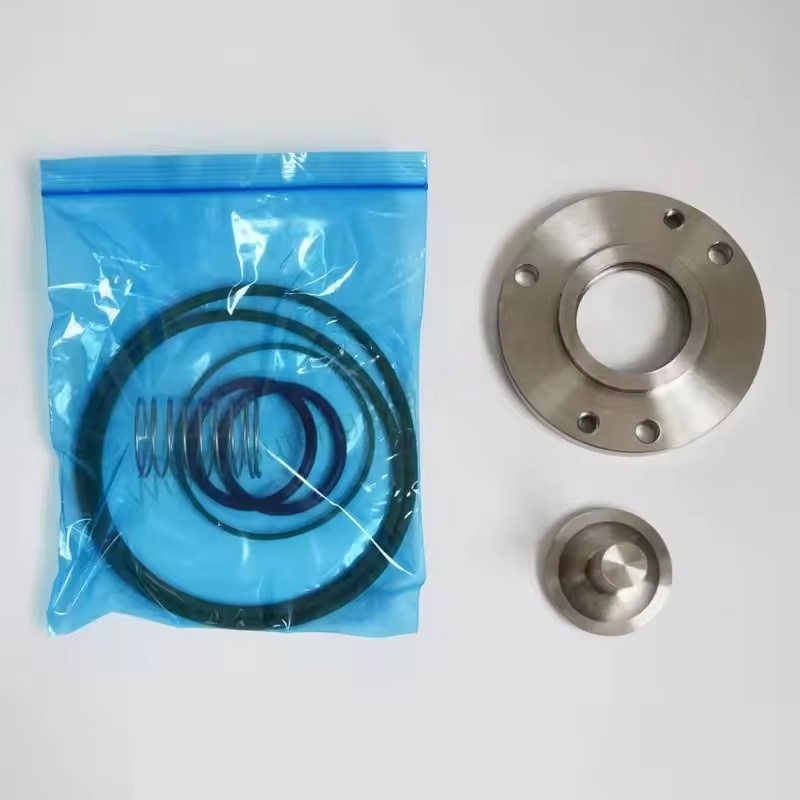

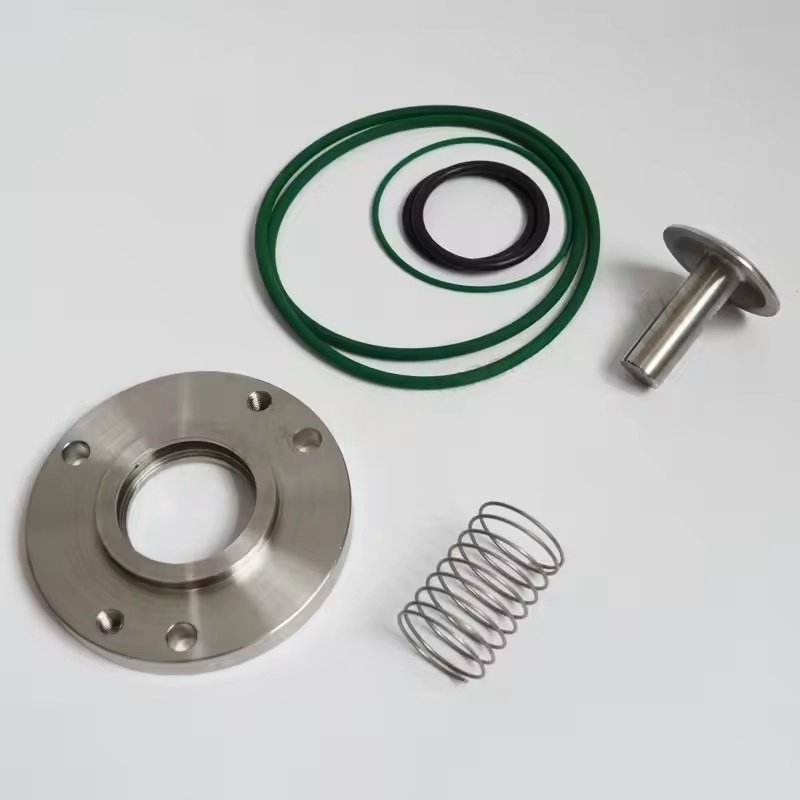

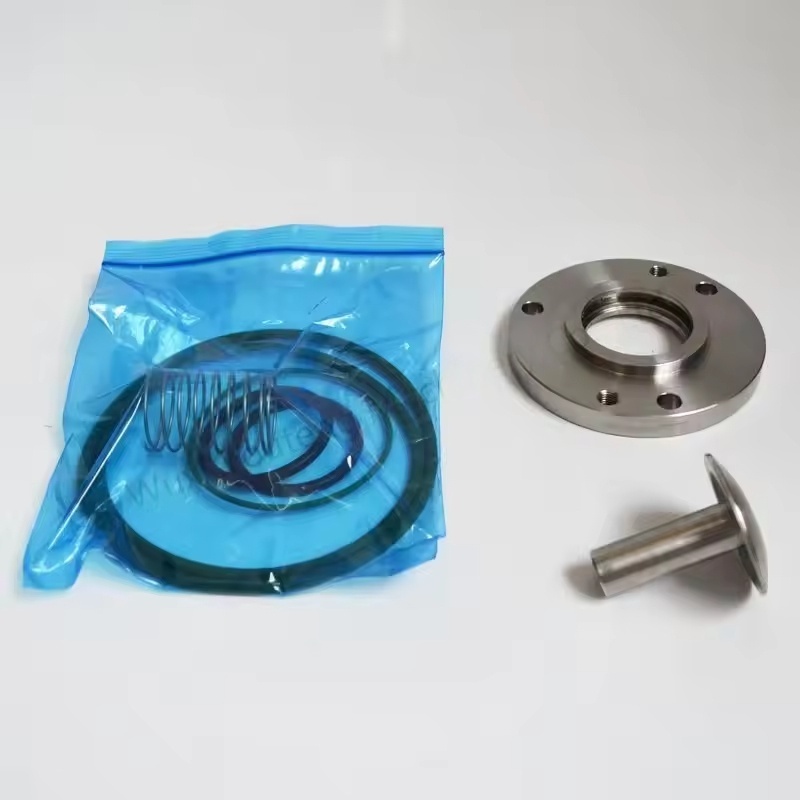

Põhikomponendid: tavaliselt hõlmavad klapivarre reguleerimispolte, lukustusmutreid, positsioneerimisseibe, tihendusrõngaid ja spetsiaalseid reguleerimistööriistu. Mõnel komplektil võivad olla ka klapivarre kulumise tuvastamise näidikud või kalibreerimisskaala mallid.

Põhifunktsioon: reguleerides klapivarre käiku, asendit või eelkoormust, veenduge, et sisselaskeklapi avanemisaste vastaks täpselt kompressori töötingimustele, vältides ebanormaalset sisselaske mahtu, rõhukõikumisi või suurenenud energiatarbimist klapivarre kinnikiilumise või käigu kõrvalekalde tõttu.

2. Ühilduvusomadused

Loodud spetsiaalselt ZT55-90 seeria kruvikompressorite jaoks, sobitades selle mudeli klapivarre läbimõõdu, käigu parameetrite ja reguleerimismehhanismi struktuuriga, et tagada reguleerimisprotsessi stabiilsus ja täpsus.

Komponentide materjalid kohanduvad kompressori sees oleva õliudu ja temperatuurikeskkonnaga, vältides roostetamist või reguleerimisosade rikkeid.

3. Kontrollimise ja reguleerimise stsenaariumid

Regulaarne hooldus: Soovitatav on kasutada seda komplekti, et kontrollida, kas 2000–3000-tunnise töötamise või seadme iga-aastase hoolduse käigus ei ole kulumist, ventiilivarre paindumist või süsiniku ladestumisest põhjustatud kinnikiilumist, ning käigu uuesti kalibreerimiseks.

Tõrkeotsing: kui õhukompressor kogeb aeglast laadimist, ei suuda saavutada seatud rõhku, laaditakse sageli maha või suureneb energiakulu ebatavaliselt, võib selle põhjuseks olla klapivarre vale reguleerimine või kulumine ning seda komplekti tuleks kasutada tuvastamiseks ja reguleerimiseks.

Pärast asenduskalibreerimist: pärast sisselaskeklapisõlme või ventiilivarre komponendi vahetamist on vaja täpseks positsioneerimiseks kasutada reguleerimiskomplekti, et tagada klapivarre ja klapi südamiku, vedru jms vaheline lõtk vastavus tehase algstandarditele.

4. Tööpunktid

Reguleerimisetapid: mudeli ZT55-90 hooldusjuhendi kohaselt vabastage esmalt süsteemi rõhk, eemaldage sisselaskeklapi otsakate, muutke klapivarre pikenduspikkust reguleerimispoldi kaudu ja jälgige rõhureaktsiooni laadimise / mahalaadimise ajal manomeetri kaudu, kuni seatud parameetrid on saavutatud.

Lukustamine ja kinnitamine: Pärast reguleerimist kasutage klapivarre asendi fikseerimiseks lukustusmutrit, et vältida parameetrite kõrvalekaldeid vibratsioonist töö ajal, ja vahetage tihendusseib, et vältida õhulekkeid.

Tööriistade ühilduvus: Soovitatav on kasutada komplektis olevaid spetsiaalseid tööriistu, et vältida klapivarre kahjustusi või ebapiisavat reguleerimistäpsust kokkusobimatute tööriistade tõttu.
