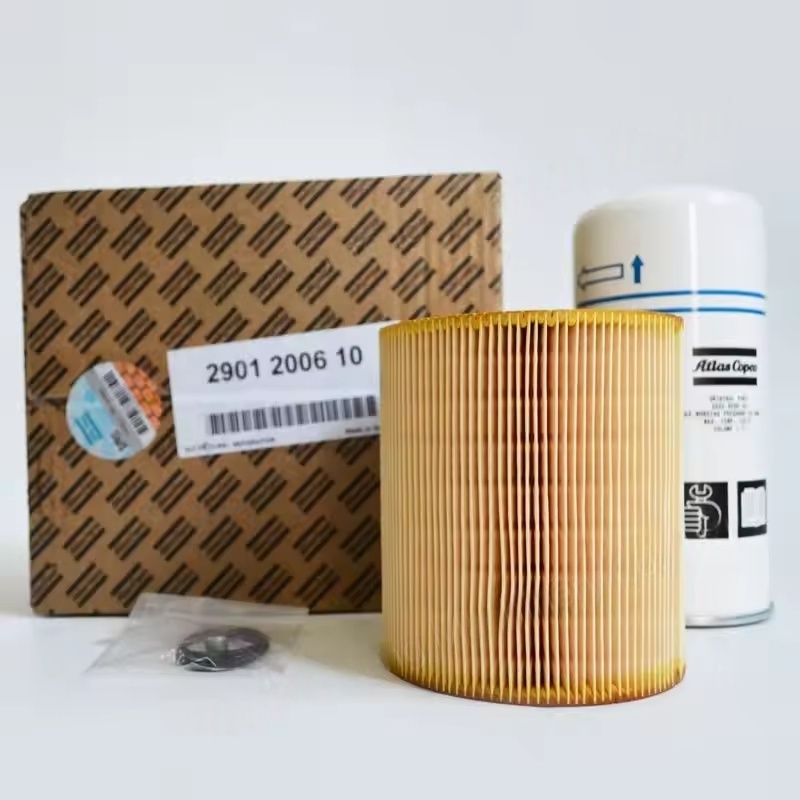

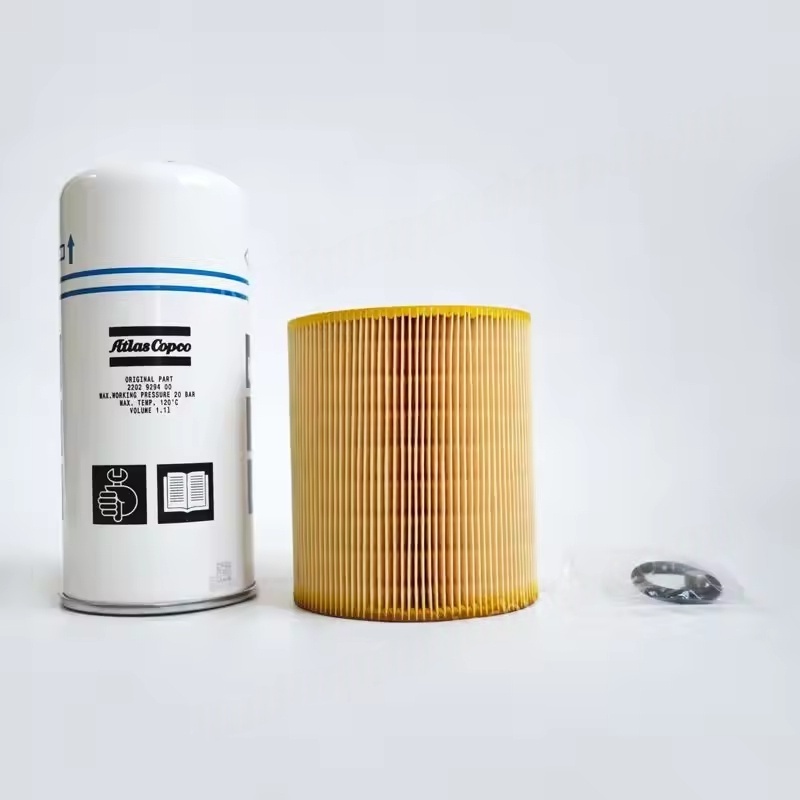

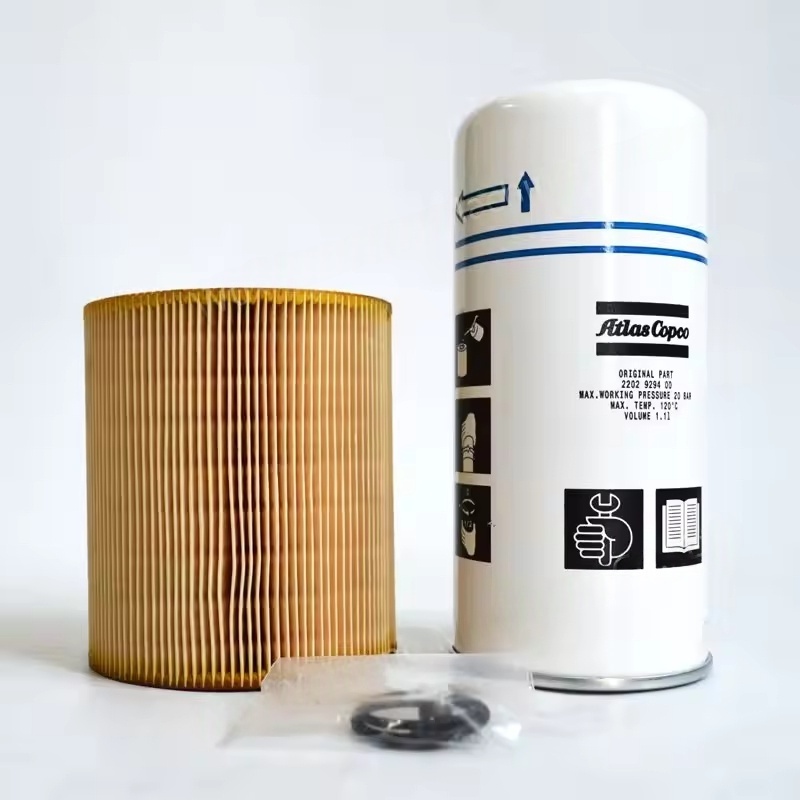

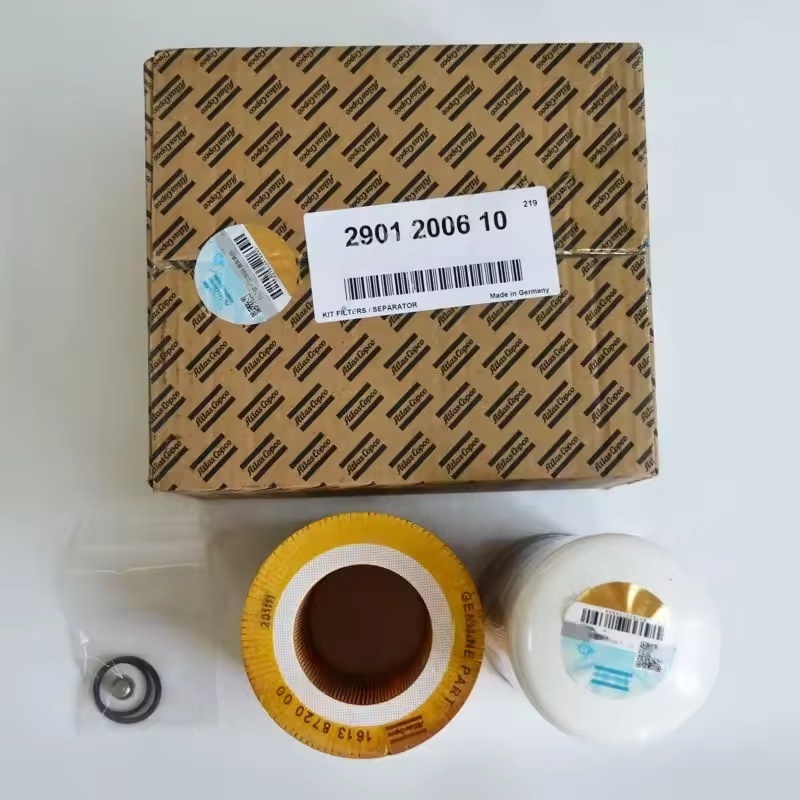

2901200610 Õlifilter Atlas Copco õhukompressorikomplekti filterieraldaja 1625426100 Originaal

I. Atlas Copco õhufiltri komponendid

Õhufiltreid kasutatakse sissetulevast õhust tolmu, osakeste, niiskuse ja muude lisandite eemaldamiseks, takistades neil siseneda õhukompressori põhiüksusesse (näiteks kruvi, kolb jne), vältida sisemiste osade kulumist, ummistusi või korrosiooni ning vähendades järgmistele töötlemisseadmete koormust.

Põhikomponendid:

Filtri korpus (välimine kest)

Metallist või ülitugevast plastist valmistatud sellel on teatud tihendus- ja rõhutakistuse omadused, kaitstes sisemist filtri elementi ja suunates õhuvoolu sujuvalt läbi. Tavaliselt on sellel sisse- ja väljalaskeava liidesed ning mõned on varustatud rõhu erinevuse indikaatoritega (filtri elemendi asendamise meelde tuletamiseks).

Filtrielement

Materjal: tavaliselt valmistatud paberist, mitte kootud kangast, klaaskiust või metallvõrgust ning erinevatel materjalidel on erinev filtreerimise täpsus (tavaliselt mitmest mikromeetrist kuni mitme kümne mikromeetrini).

Struktuur: enamasti volditud või silindriline, suurendades filtreerimispinda ja laiendades kasutusaja.

Funktsioon: tahkete osakeste ja õhus niiskuse hõivamine pealtkuulamise ja adsorptsiooni kaudu ning filtreerimise efektiivsus mõjutab otseselt õhu tarbimise kvaliteeti.

Osad

Nagu näiteks kummi tihendusrõngad, tagades filtri korpuse ja filtrielemendi vahelise tihendi, samuti filtri korpuse ja õhukompressori õhu sisselaske vahel, hoides ära filtreerimata õhu otse süsteemi sisenemise.

Lisakomponendid

Mõned filtrid on varustatud kaitsekattega (et vältida vihmavee ja prahi sisenemist), äravooluventiili (filtri korpuses kondenseerunud vett tühjendamiseks) või diferentsiaalrõhulülitid (häire käivitamiseks, kui filtrielement on ummistunud).

Ii. Atlas Copco õlifiltri komponendid (südamikuna õligaasi eraldajaga)

Õhukompressor töötab, segab õli määrdeõli suruõhuga (eriti õli süstitud õhukompressorite puhul). Õlifiltri komponendi põhifunktsioon on õli lahutamine suruõhust, tagades, et tühjendatud suruõhul on õlisisaldus, mis vastab standardile (tavaliselt ≤ 3 ppm), ja samal ajal taastades määrdeõli ringlussevõtuks.

Põhikomponendid:

Õligaasi eralduspaak

Metallist rõhuanum, pärast suruõhu segu ja määrdeõli segu siseneb paaki, eraldatakse see algselt mahu laienemise, tsentrifugaaljõu jms kaudu (jämedate eraldamine) ja suuremad õlitilgad langevad gravitatsiooni tõttu põhja.

Õligaasi eraldusfiltri element

Materjal: mitmekihiline komposiitfiltermaterjal (näiteks klaaskiud, polüesterkiud jne), millel on hüdrofoobsed omadused, mis on võimelised pisikesi õlipiiskasid adsorbeerima.

Funktsioon: eraldatud suruõhu peene filtreerimise läbiviimine difusiooni ja pealtkuulamise põhimõtete kaudu, kondenseerides mikromeetri suurused õlitilgad suuremateks õlipiiskadeks ja naftapaaki tagasi.

Tulemusnäitajad: eraldamise efektiivsus (mõjutades otse suruõhu kvaliteeti), tolmu hoidmisvõime (määrab kasutusaja), rõhu erinevuse (filtri elemendi ummistumisel suurenemine, mis nõuab õigeaegset asendamist).

Õli tagastamise süsteem

Tagastage õlitoru: eraldatud määrdeõli juhtimine eralduspaagi põhjast tagasi õhukompressori põhiseadmesse (näiteks kruvisurvekamber), vähendades kütusekulu.

Tagastage õli kontrollventiil: määrimisõli tagastamise vältimine, kui kompressor peatub, vältides järgmise käivituse ajal õli pihustamist.

Ohutus- ja seirekomponendid

Turvaklapp: vabastab rõhu automaatselt, kui rõhk eralduspaagis ületab piiri, kaitstes seadmeid.

Õli taseme peegel / andur: õlitaseme jälgimine õlipaagis, et tagada õli normaalne määrdestussüsteem.
