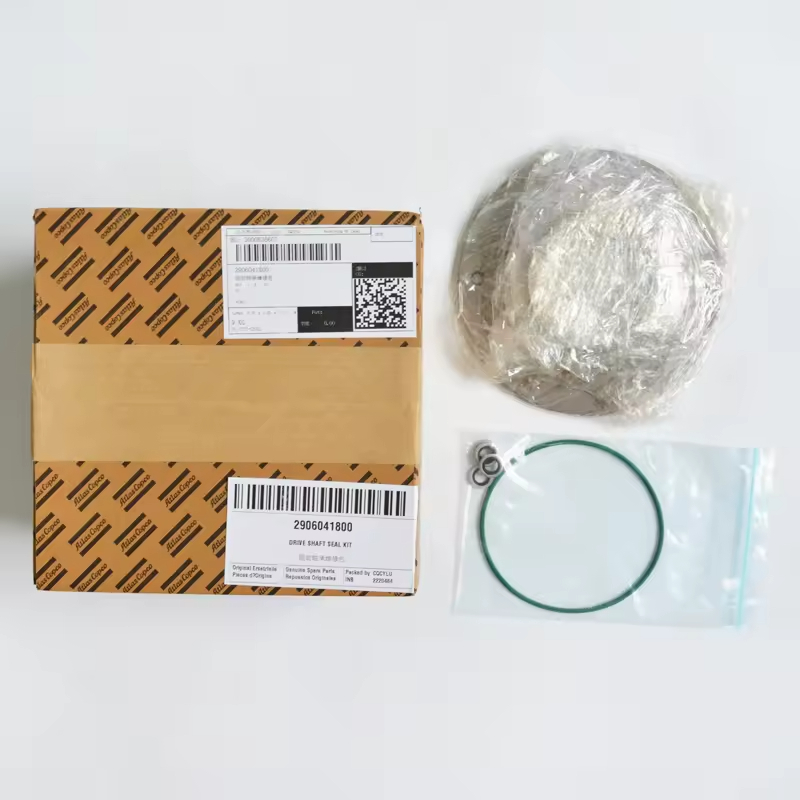

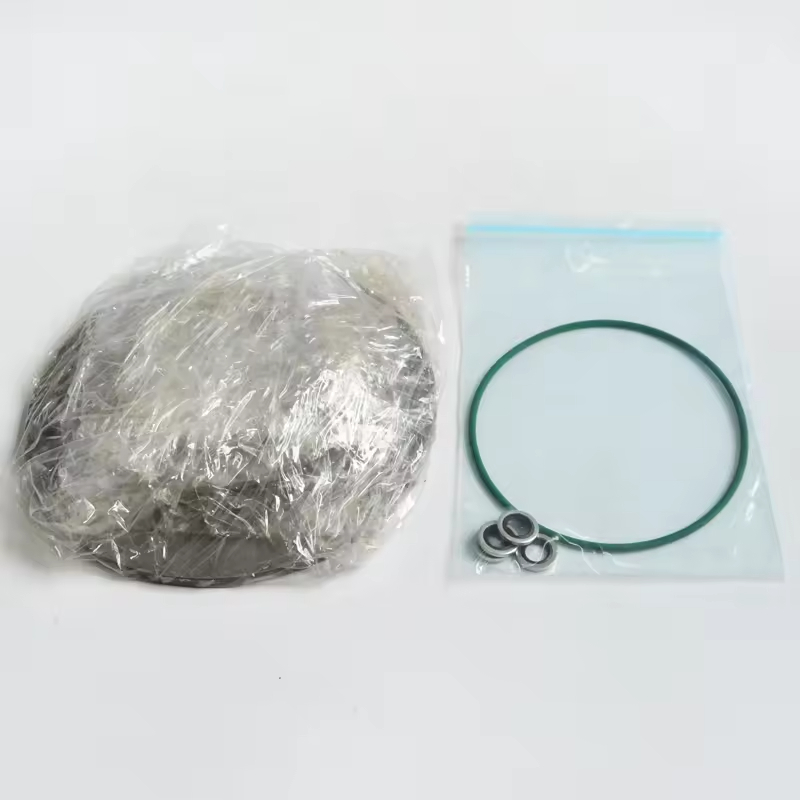

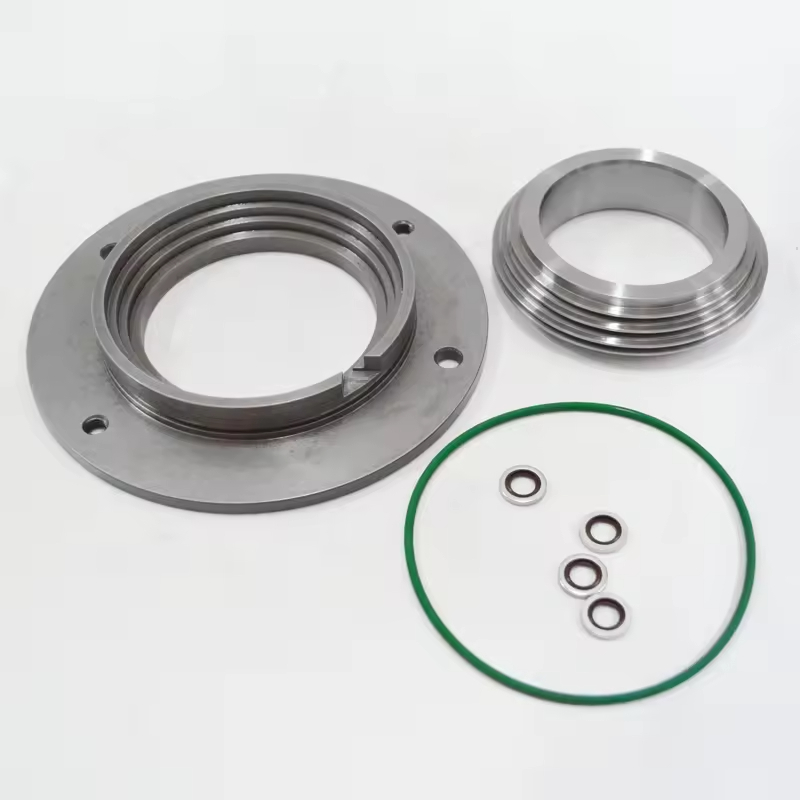

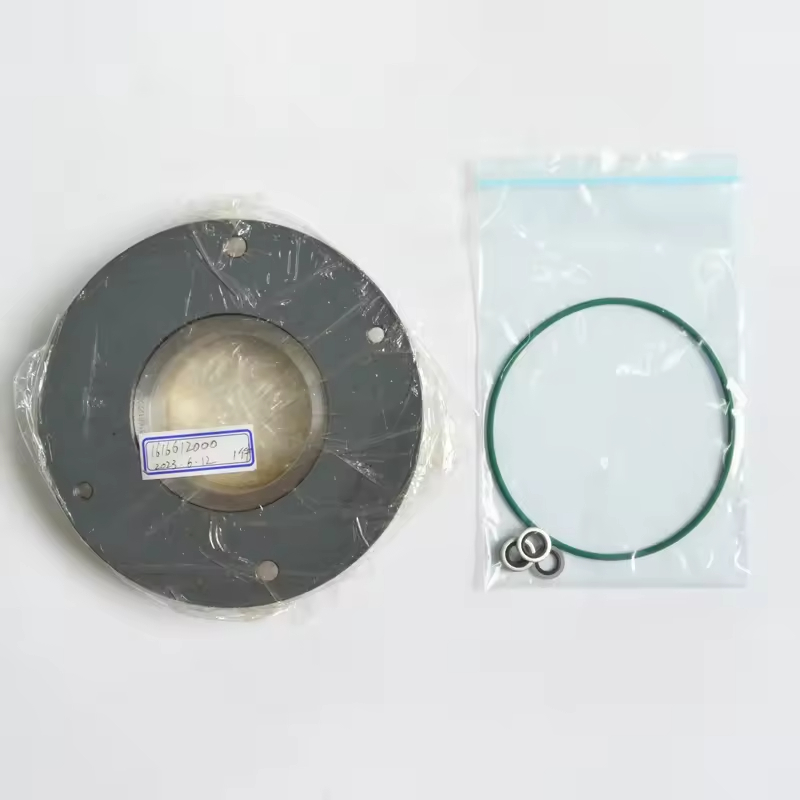

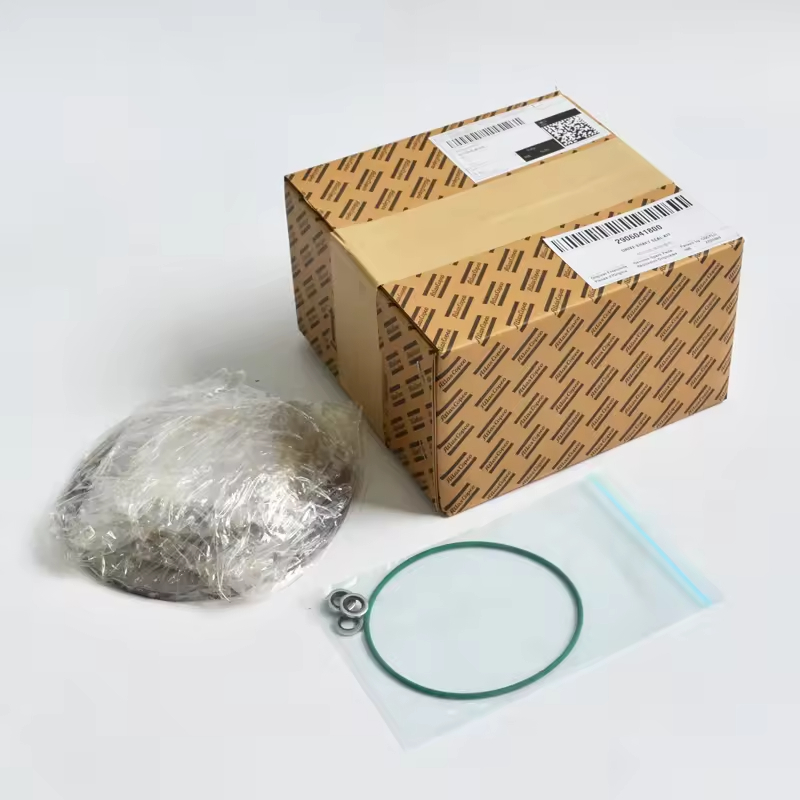

Atlas Copco õhukompressorite ülekandevõlli tihendikomplekti põhikomponendid
Sõltuvalt mudelist sisaldab see tavaliselt:
Peamine õlitihend (raamitud kummist õli tihend või polütetrafluoroetüleenõli tihend, õlikindel, temperatuurikindlad)
Tolmutihend (takistab väliste lisandite sisenemist)
Magnetpuks (mõned mudelid on varustatud, vähendades võlli ja tihendi vahelist otsest kulumist)
O-rõnga- või tihenduspihend (lisa tihendamine, mis sobib korpuse paigalduspinna jaoks)
Paigaldusriistad (mõned originaalkomplektid sisaldavad spetsiaalseid lahtivõtmis- ja monteerimishülsid)
Rakenduse funktsioonid ja tehnilised nõuded
Materjali ühilduvus:
Õliga libisetud mudelid (näiteks GA-seeria): õlitihendid kasutavad enamasti nitriili kummi (NBR) või fluorobberit (FKM), mis on võimeline taluma mineraalõli ja töötemperatuuri 100-120 ℃
Õlivabad mudelid (näiteks ZR-seeria): suruõhu saastumise vältimiseks kasutage toidukvaliteediga EPDM-i või PTFE materjale
Suured üksused (näiteks GA90 ja uuemad) võivad kõrgsurve ja suure pöörlemiskiiruse stsenaariumide tasakaalustamiseks kasutada kombineeritud tihendusstruktuuri
Jõudlusparameetrid:
Kohaldatav võlli läbimõõt: Sõltuvalt ülekandevõlli spetsifikatsioonist on ühine vahemik φ25-φ60mm
Töörõhk: talub üldiselt 0-16bar (standardmudelid) või kõrgemat rõhku (kõrgsurvemudelid)
Kiiruse kohandamine: vastab dünaamilistele tihendusnõuetele kompressori noodi pöörlemiskiirusel (tavaliselt 1500–3000 p / min)
Asendus- ja hoolduspunktid
Mudeli sobitamine:
Õhukompressori mudel (näiteks GA11, GA37, GX7 jne) ja ülekandevõlli spetsifikatsioon on vaja rangelt valida. Erinevate seeriate tihendusmõõtmed on väga erinevad
Tehase algse osa päringu saamiseks on soovitatav viidata masina seerianumbrile, et tagada õlitihendi ja paigaldamise sügavuse vaste
Installimise ettevaatusabinõud:
Enne asendamist tühjendage määrdeõli, puhastage võlli pind ja paigalduskoht, eemaldage kulumisjäljed või urud
Paigaldamisel kasutage sissepressimiseks spetsiaalseid tööriistu, vältige õlitihendi huule deformatsiooni (keelake koputamine rangelt)
Huule tuleb kaetud väikese koguse puhta määrdeõli (õlimudelid) või spetsiaalse määrdeainega (õlivabad mudelid)
