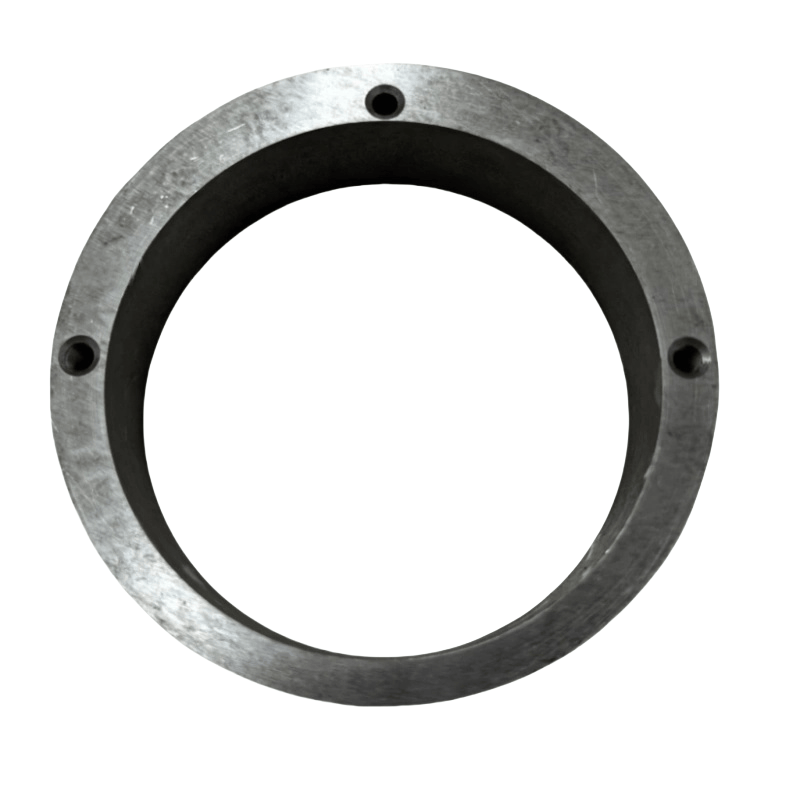

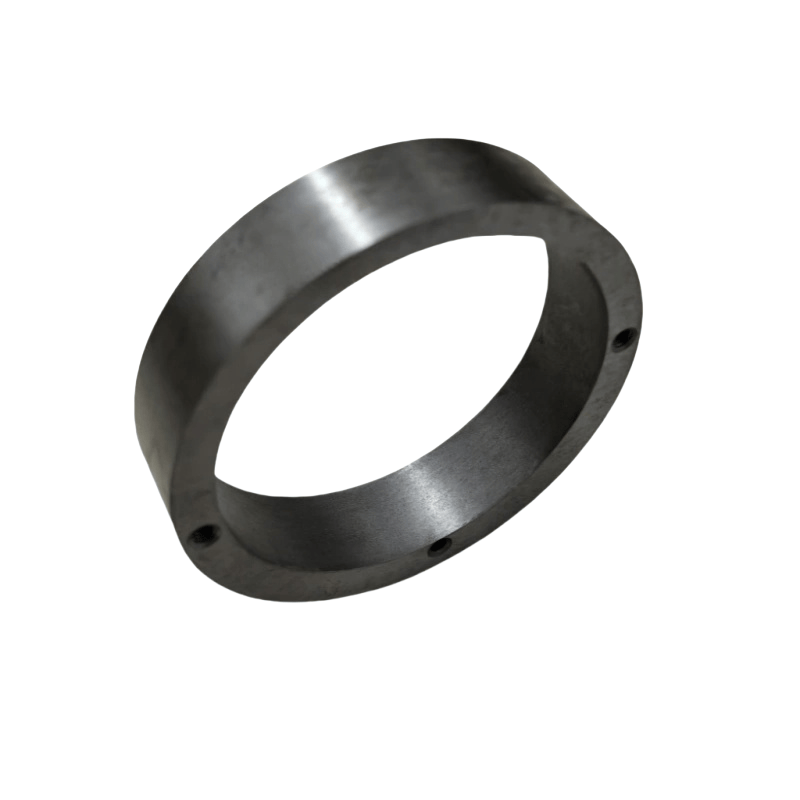

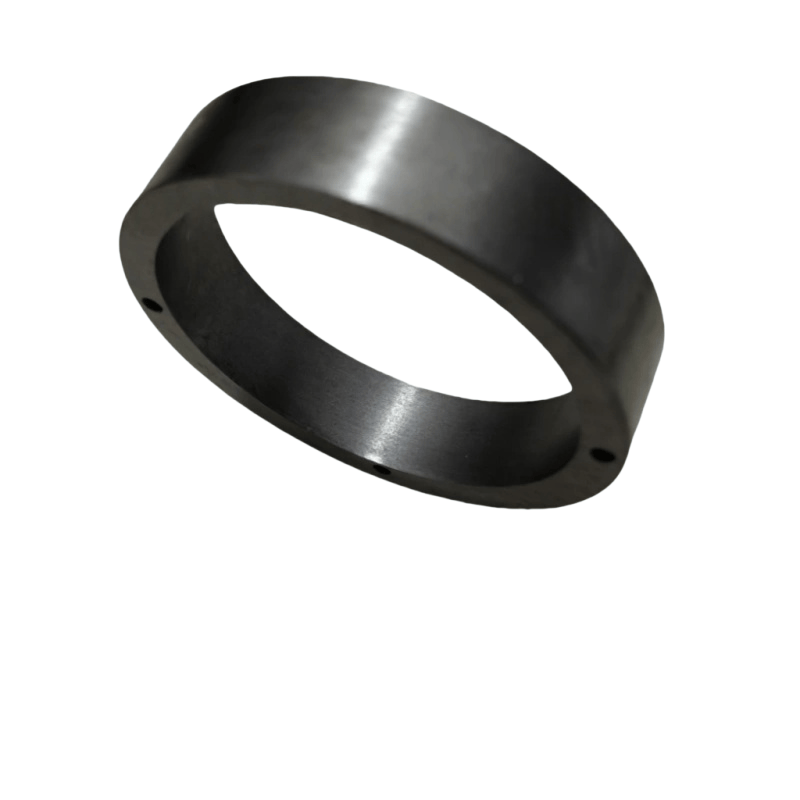

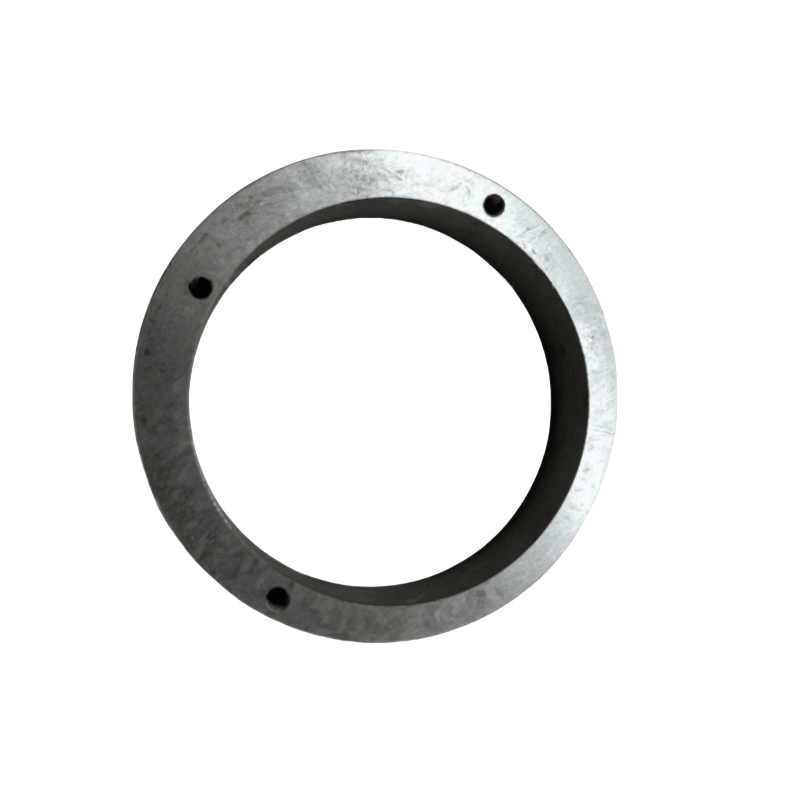

Atlas Copco ekstsentrilised rõnga põhifunktsioonid
Spetsiaalsed tihendusosad: õhukompressori mitteringikujuliste liigesepindade (näiteks silindri korpuse ja otsakatte vahelised mitteringikujulised ühenduspunktid ning ebaregulaarsete õõnsuste ühenduspunktid) täidavad spetsiaalsed rõngad lüngad ja saavutavad tihendi, sobitades täpselt kontaktpindadega, ennetades gaasi või õli lekkeid.
Täpne positsioneerimine ja piir: komponentide, näiteks rootorid, laagrid ja kolvid, spetsiaalsed paigaldusasendid võivad spetsiaalsed rõngad piirata komponentide aksiaalset või radiaalset nihket, tagades nende liikumise kavandatud vahemikus ja vältides teiste osade häireid.
Puhverdamine ja löögi imendumine: Mõned elastsed materjalid spetsiaalse kujuga rõngad (näiteks kummist või komposiitmaterjalid) võivad komponendi töö ajal imada vibratsiooni ja šokki, vähendades müra ja kulumist ning kaitsta täppismaterjali osi.
Juhendamine ja toetamine: Kolmandate liikumiskomponentide, näiteks kolb ja liugurite mittestandardsetes trajektoorides võivad spetsiaalsed rõngad pakkuda stabiilseid juhtivaid funktsioone, tagades liikumise täpsuse ja sujuvuse.
Levinud tüübid ja rakenduse stsenaariumid
Spetsiaalsete rõngaste tihendamine
Struktuur: ristlõige on enamasti trapetsikujuline, kiilukujuline või huultega ebakorrapärased kujud ning materjalid on tavaliselt õlikindlad kumm, polütetrafluoroetüleeni (PTFE) või metalliga kaetud komposiitmaterjalid.
Rakendus: Spetsiaalse kujuga tihendussooned kruviõhu kompressori otsakattel, mitteringikujulised liigesed silindri katte ja kolb-tüüpi õhukompressori silindri korpuse vahel, õli eraldaja spetsiaalsed liidesed jne.
Omadused: Kuju sobib täielikult tihendussoonega, saavutades tihendamise deformatsiooni, mis sobib mittestandardsete tihenduspindade jaoks.
Spetsiaalsete rõngaste positsioneerimine
Konstruktsioon: enamasti valmistatud metallist (näiteks süsinikteras, roostevabast terasest), ristlõige võib olla L-kujuline, T-kujuline või astuda täpse mõõtmete tolerantsiga.
Rakendus: topeltkruvi rootori aksiaalne positsioneerimine, laagri istme lõhe reguleerimine ja korpus, komponentide eraldamine karteris jne.
Omadused: hea jäikus, kõrge mõõtmeline täpsus (tolerants tavaliselt ≤ ± 0,02 mm), tagades komponentide suhtelise positsiooni täpsuse.
Spetsiaalse kujuga rõngaste puhverdamine
Konstruktsioon: valmistatud elastsetest materjalidest (näiteks nitriilkumm, polüuretaan), ristlõige võivad olla õõnsad või olla sooned, millel on teatud kokkusurumisvõime.
Rakendus: klapiplaatide ja klapi istmete vahelised puhverdamispiirkonnad kolvi ja silindri katte vahel, vibratsiooniohtlike komponentide ühenduspunktid.
Omadused: võib imada löögienergiat, vähendada metalliosade kõva kontakti ning madalamat müra ja kulumist.
Spetsiaalse kujuga rõngad
Konstruktsioon: valmistatud kulumiskindlatest materjalidest (näiteks vasksulamist, grafiidiga filtreeritud malmist), siseava või välimine ring on mittestandardsete kujudega (näiteks elliptiline, võtmepiludega rõngakujuline).
Rakendus: spetsiaalse kujuga kolvid, ekstsentriliste võllide tugiosad jne.
Omadused: Madal hõõrdetegur, hea kulumiskindlus, tagades mittestandardsete liikumistrajektooride sujuvuse.
Peamised parameetrid ja materjalid
Põhiparameetrid:
Kuju mõõtmed: tuleb täielikult sobitada paigaldusasendi õõnsuse või soonega, sealhulgas spetsiaalse kujulise ristlõike mõõtmed (näiteks pikkus, laius, nurk jne).
Tolerantsuse täpsus: eriti paarituspindade (näiteks paralleelsus, risti), mis mõjutab otseselt tihendi või positsioneerimise efekti.
Töötulemused: valige sobiv materjal, mis põhineb töötingimuste nõuetel (nt -20 ℃ ~ 150 ℃ tavaline, rõhutakistus 0,7 ~ 2MPa, kulumiskindlus jne).
Ühised materjalid:
Metallmaterjalid: süsinikteras (positsioneerimiseks), roostevaba teras (korrosioonikindluse jaoks), vasksulam (kulumiskindlaks suunamiseks), mis sobib ülitugevaks ja ülitäpseks stsenaariumideks.
Mittemetallmaterjalid: õlikindlad kumm (tihendamiseks, puhverdamiseks), polütetrafluoroetüleeni (madala hõõrdumisega tihendamiseks), komposiitmaterjalid (näiteks metall + kummist komposiit, jäikuse ja elastsuse kombineerimine).
Paigalduspunktid
Installimise ettevaatusabinõud:
Spetsiaalse kujuga rõnga paigaldusasend on ainulaadne ja see tuleb paigaldusvigade või valesti paigutamise vältimiseks asetada rangelt vastavalt montaažijoonele (mõnel spetsiaalse kujuga rõngad on suunavad).
Enne paigaldamist puhastage paarituspindadel olevad burrsid ja lisandid. Elastiliste spetsiaalsete rõngaste jaoks vältige teravate tööriistade kasutamist kriimustuste või pisarate põhjustamiseks. Metalli spetsiaalsete rõngaste korral tuleks tähelepanu pöörata nendevahelisele kliirensile. Kui need on liiga tihedad, võib see põhjustada montaažiraskusi või komponentide segamist; Kui need on liiga lahti, mõjutab see positsioneerimise täpsust.
