I. Atlas Copco komplekti põhikomponendid ja funktsioonid

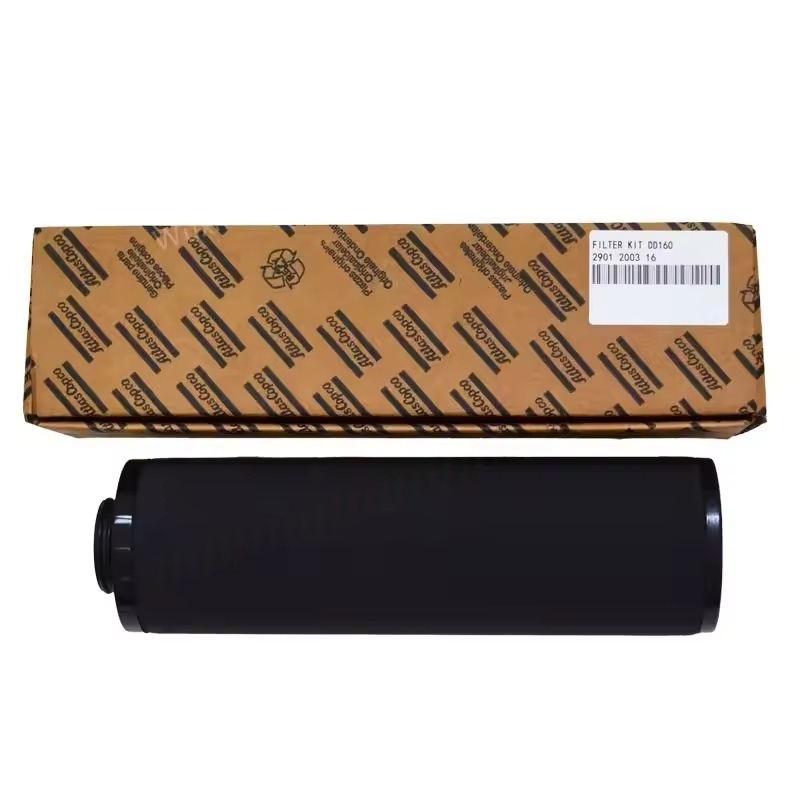

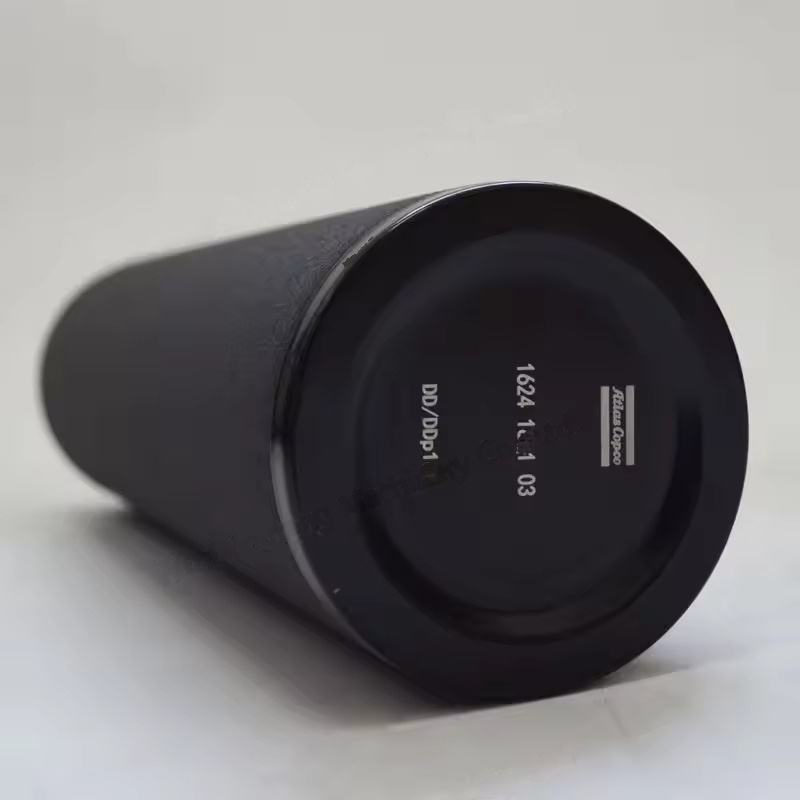

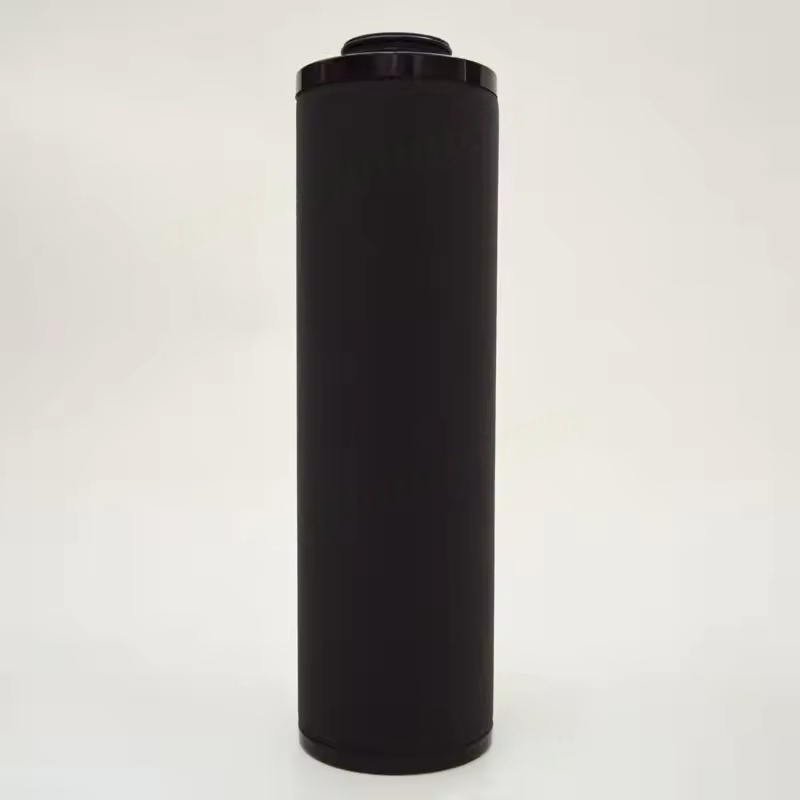

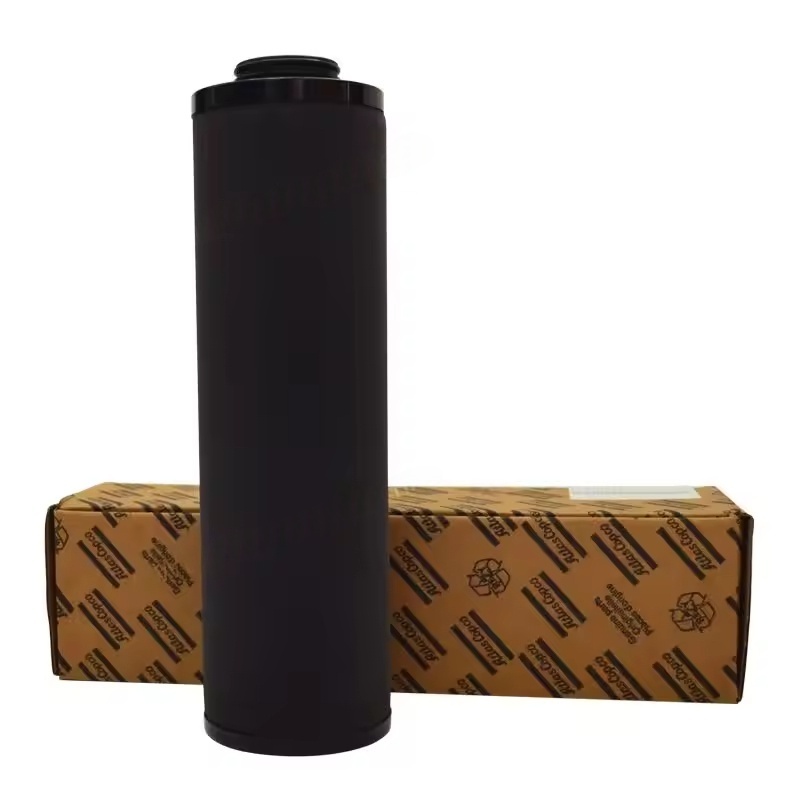

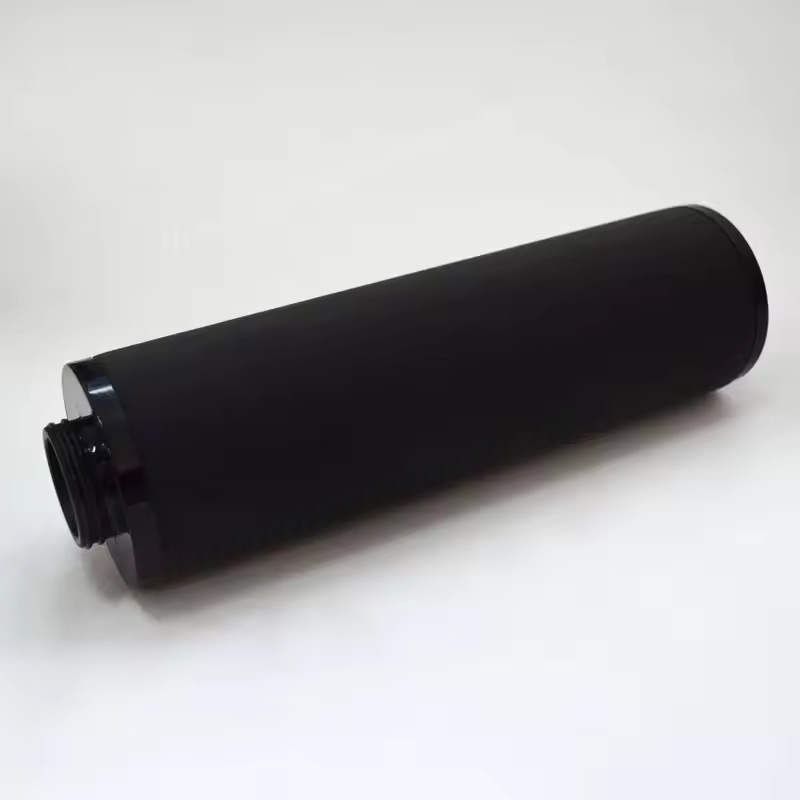

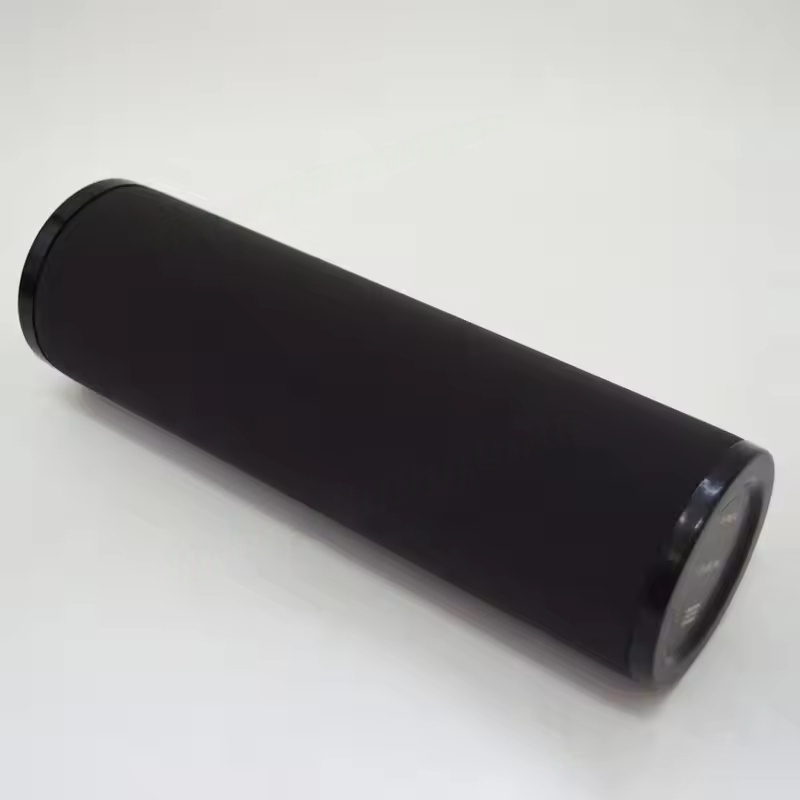

Õhukompressori tööomaduste põhjal sisaldab DD160 filtrikomplekt tavaliselt järgmisi võtmefiltreid (konkreetne konfiguratsioon võib sõltuvalt konkreetsest mudelist pisut varieeruda):
Atlas Copco õhu sisselaskefilter
Funktsioon: filtreerib õhukompressori põhiüksusesse siseneva atmosfääri tolmu, liivaosakesed, kiud jne (filtreerimise täpsus on tavaliselt 1-5 mikromeetrit), takistades nende lisandite sisenemist tihenduskambrisse ja põhjustades põhikomponentide kulumist, näiteks rootoreid ja kandekohti ning vältides selle mõõtmeid.
Konstruktsioonilised omadused: enamasti võtab vastu volditud suure efektiivsusega filtripaberi või komposiitfiltri materjale, kest on valmistatud metallist või ülitugevast plastikust, mõnel on rõhu erinevuse indikaatorid. Kui filterielement on ummistunud (takistus ületab komplekti väärtust), annab see meeldetuletuse asendamiseks.
Õhuõli eraldaja filtri element
Funktsioon: see on õli sissepritsega õhukompressori südamik filtreerimiskomponent, mida kasutatakse suruõhus kantava määrdeõli eraldamiseks (eraldamise efektiivsus on tavaliselt vaja ≥ 99,9%), nii et tühjendatud suruõhu õlisisaldust kontrollitakse alla 3 ppm, ja eraldatud õli töödeldakse õlipaakiga.
Konstruktsioonilised omadused: enamasti silindriline, kasutades mitmekihilist klaaskiudu või polüesterkiust komposiitfiltrimaterjale, pisikeste õlitilkade jäädvustades pealtkuulamise ja hüübimispõhimõtete kaudu, on ülaosal ühesuunaline tagasivooluventiil, et õli tagasi voolab, kui masin peatub.
Õlifilter
Funktsioon: filtreerib õhukompressori määrimisõlis metalli prahi, õlimuda, kummi jms lisandid (filtreerimise täpsus võib ulatuda alla 10 mikromeetri), kaitsta käigukasti, laagreid jne. Määrimisosad, vältides õli saastumise põhjustatud mehaanilisi tõrkeid.
Konstruktsioonilised omadused: enamasti kruvitud kujunduses on filterpaberi südamik filtreerimispinna suurendamiseks sisemiselt kujundatud plisseeritud konstruktsiooniga, kest on valmistatud survekindlast metallmaterjalist, mõnel on möödavooluventiilid (kui filterielement on õlilekke vältimiseks automaatselt avatud).
Eelfiltri / täppisfilter (valikuline)
Kui komplekt on mõeldud kõrge puhtuse nõudluse stsenaariumide jaoks (näiteks toidu- ja farmaatsiatööstuse õhukompressorid), võib see sisaldada suruõhu ravijärgset filtrit, eemaldades veelgi niiskuse, õli-udu ja peenosakesed, nii et lõpptarbimisega gaasi kvaliteet oleks suurem.
Ii. Atlas Copco ühilduvus ja eelised
Mudeli ühilduvus: spetsiaalselt loodud konkreetsete mudelite DD160 seeria õhukompressoritele, iga filtri mõõtmed, liidese spetsifikatsioonid ja vooluparameetrid on põhiseadmega täielikult sobitatud, et vältida lekke või vähenenud filtreerimise efektiivsust ebaõige paigaldamise tõttu.
Koostöö filtreerimine: õhufilter vähendab sisselaske lisandeid, vähendades kaudselt õli eraldaja ja õlifiltri koormust; vastavalt õli eraldaja ja õlifilter tagavad suruõhu kvaliteedi ja määrdesüsteemi puhtuse, moodustades täieliku tööprotsessi kaitse.
Vastupidavuse optimeerimine: filtermaterjalid valitakse temperatuuri suhtes vastupidavate materjalide hulgast (kohanevad õhukompressori töö ajal 80–120 ℃ keskkonnaga) ja õliga), kusjuures tolmumaht ja tööiga on testitud mudelitega sobitamiseks, mis on võimeline vastama keskmistes tingimustes 1000–2000 tundi.
Iii. Atlas Copco asendus- ja hooldusnõuanded
Asendustsükkel:
Õhufilter: sõltuvalt tolmu kontsentratsioonist keskkonnas asendatakse see tavaliselt iga 500-1000 tunni järel (või asendage kohe, kui rõhu erinevuse indikaatorhäired on);
Atlas Copco õli eraldaja filtri element: soovitatav on asendada iga 2000–4000 tunni järel (kui suruõhu õlisisaldus ületab standardi või rõhu langus on liiga suur, on vaja varem asendada);
Atlas Copco õlifilter: asendatud sünkroonselt määrdeõliga, tavaliselt üks kord 1000–2000 tunni järel.
Atlas Copco installimärkused:
Enne asendamist tuleb masin välja lülitada ja ohutuse tagamiseks survestada;
Uue filtri elemendi paigaldamisel kontrollige, kas tihendus tihendi on terve, ja vajadusel kandke tihendamisel väike kogus puhast määrdeõli;
Vältige koore deformeerumise või pitseri ebaõnnestumise vältimisel liiga suurt jõudu. Atlas Copco jõudluse jälgimine: Pärast komponentide väljavahetamist käivitage õhukompressor ja jälgige, kas süsteemi rõhk on stabiilne. Kontrollige kõigi liideste lekkeid ja veenduge, et filtreerimissüsteem töötab normaalselt.
