Atlas Copco õhukompressorite vee- ja õlitorude materjal ja omadused:
Jahutavad veetorud:
Kasutage enamasti vasktorusid, õmblusteta terastorusid või toidukvaliteediga PVC-torusid. Mõned suuremahulised ühikud kasutavad roostevabast terasest torusid (304 materjali). Neil on korrosioonikindlus (sobib vee jahutamiseks) ja hea soojusjuhtivus.
Rõhutakistus vastab jahutussüsteemi (tavaliselt 1-3 baari) rõhule. Seina paksus on konstrueeritud vastavalt toru läbimõõdule ja rõhkule, et vältida veerõhu kõikumistest tingitud rebenemist.
Naftatorud:

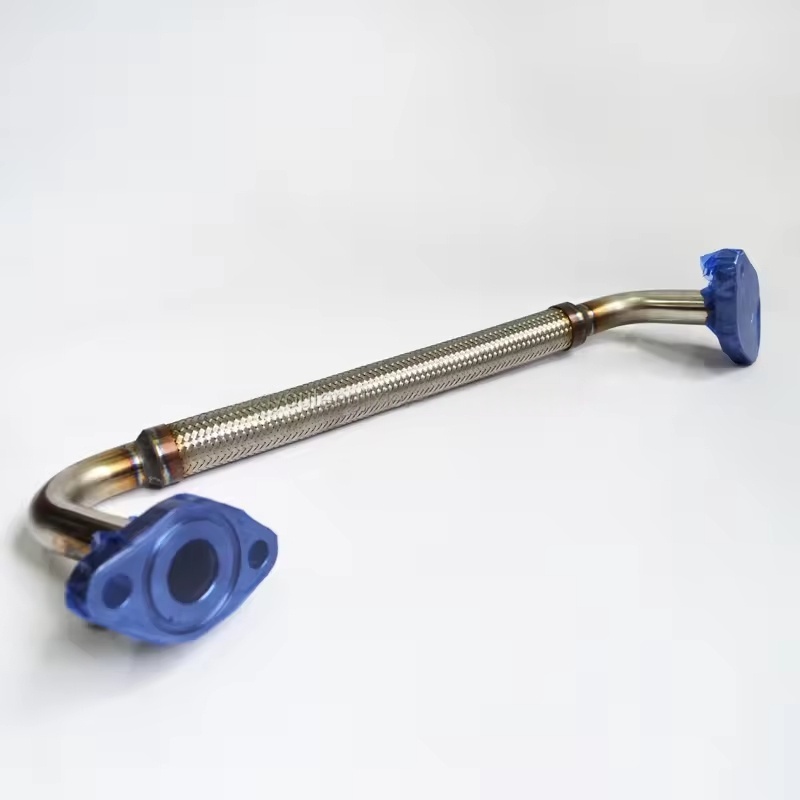

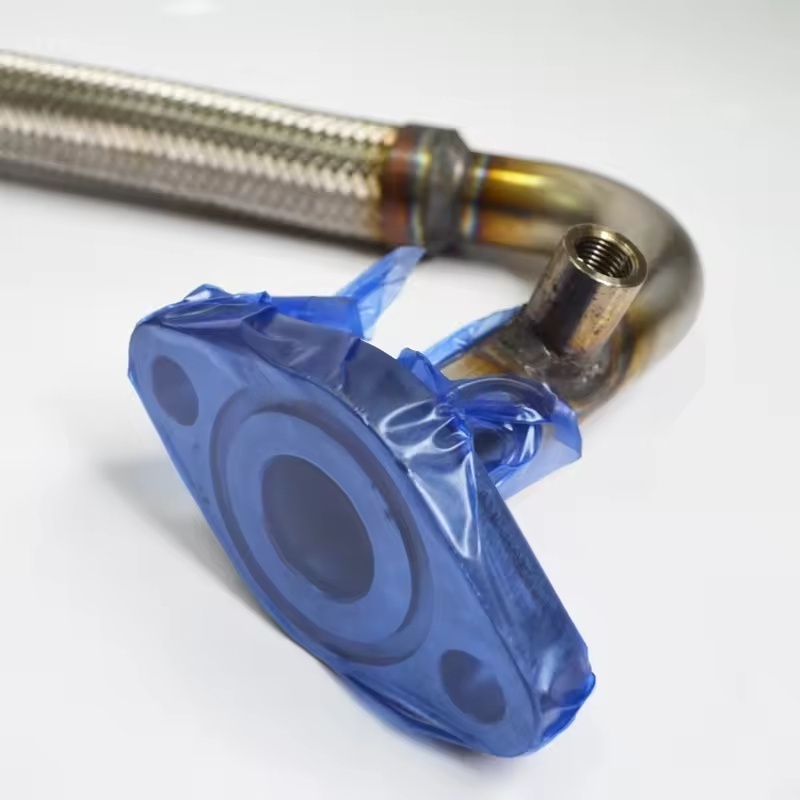

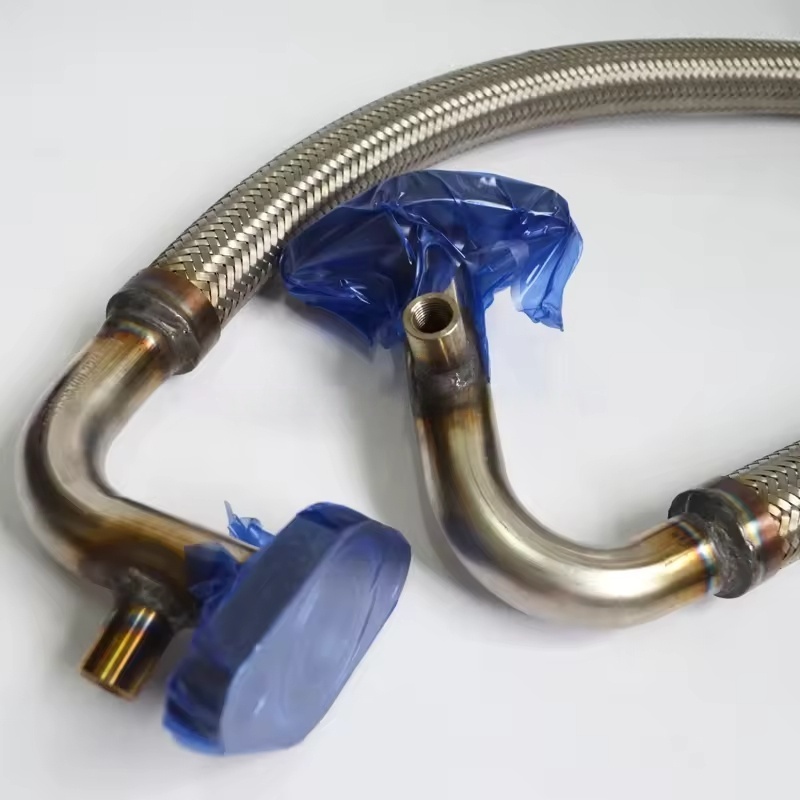

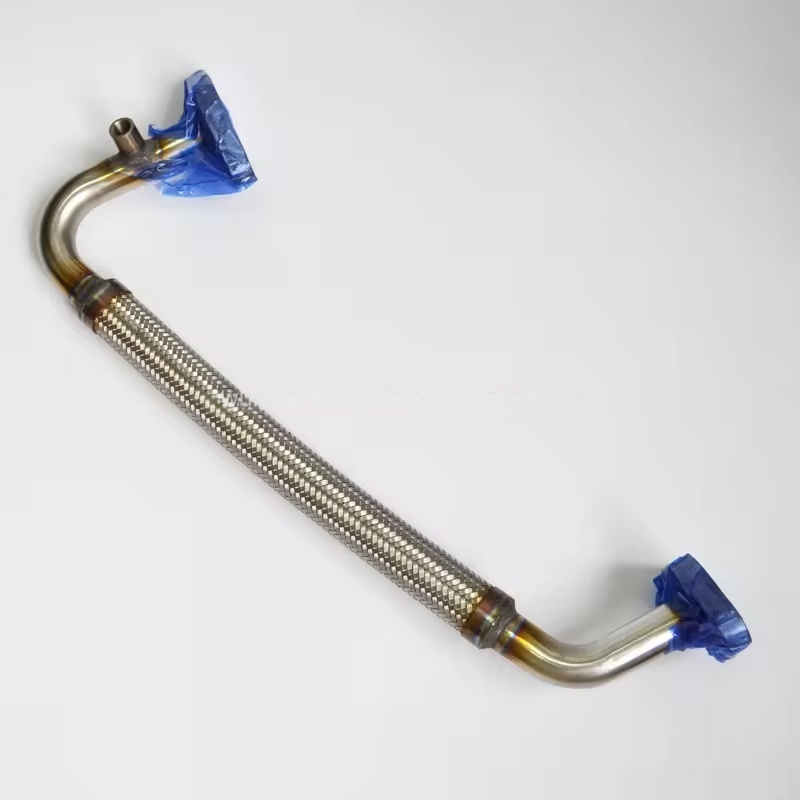

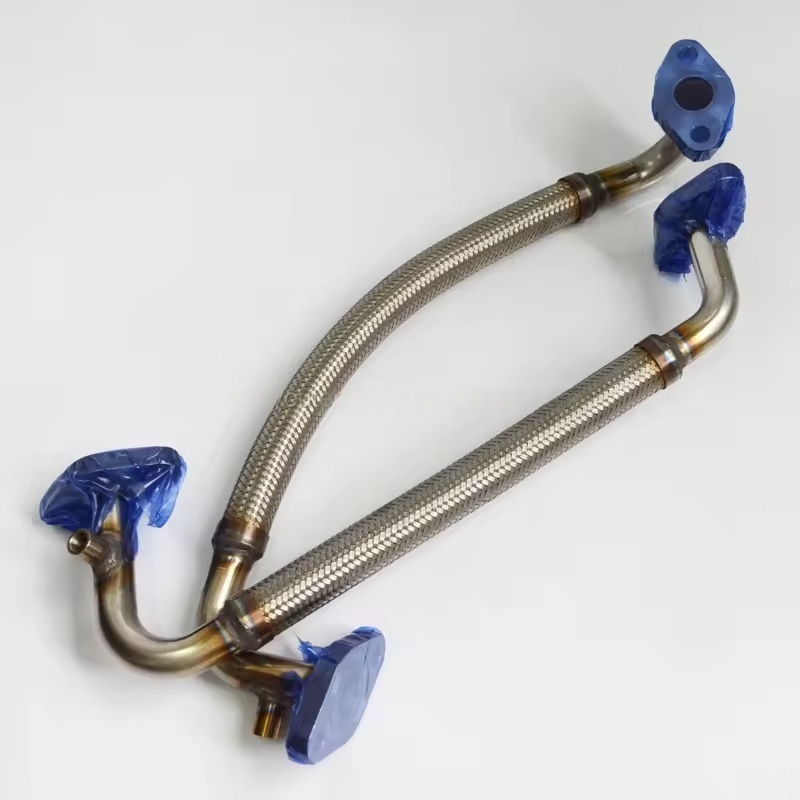

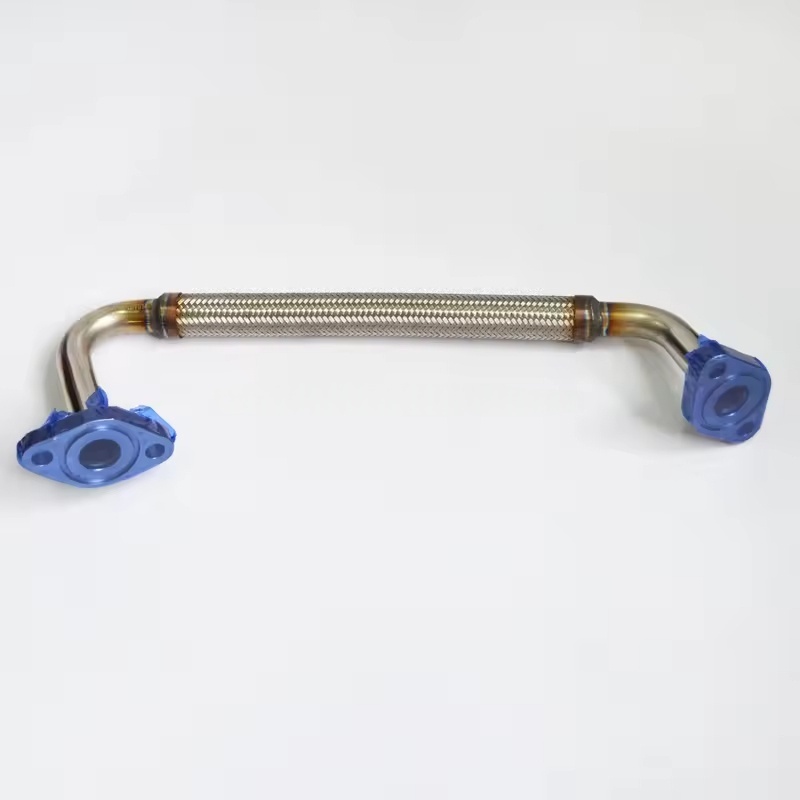

Kasutage peamiselt õmblusteta terastorusid (süsinikteras või roostevabast terasest), kõrgsurvega kummitorusid (kootud kihi tugevdamisega) või nailonitorudega. Nad peavad taluma määrdeõli pikaajalist keelekümblust ja teatud temperatuuri (80–120 ℃).
Määrimisõli torustiku rõhutakistus vastab rõhuvajadustele (tavaliselt 2-10 baari, spetsiifiline erinevatele mudelitele ja asukohtadele). Kummitorudel peab olema õlikindlus (tavaliselt sisekihina NBR või FKM materjal).
Spetsifikatsioonid ja ühilduvus
Toru läbimõõt: kujundatud vastavalt vooluvajadustele. Jahutavate veetorude läbimõõt on tavaliselt DN10-DN50 (näiteks φ12mm, φ16mm, φ25mm jne), samas kui õlitorude läbimõõt on väiksem (näiteks φ6mm, φ8mm, φ10mm jne). Konkreetse suuruse määrab mudeli (näiteks GA seeria, G -seeria, ZT seeria) ja asukoht (näiteks õli sisselaskeava, õlijahuti sisse- ja väljalaskeava).
Ühendusmeetod: tavaliselt kasutatakse keermestatud ühendusi (NPT või G -niite), äärikuühendusi (suurte toru läbimõõtude jaoks) või kiirete pistikute (kummitorude/nailonitorude jaoks). Mõned torude marsruudid kinnitatakse toruklambritega, et vähendada liidese vibratsioonist põhjustatud lõtvumist.
Rakenduse asukohad:
Jahutavad veetorud: peamiselt jaotunud veejahutites (sisse- ja väljalaskeava), veepumbad, temperatuuriklapid, jahutustornide ühenduse torud jne, vastutavad jahutusvahendi transportimise eest komponentidele, mis nõuavad soojust hajumist (näiteks õli eraldajad, silindri kehad jne).
Õlitorud: ühendatud õlipaagi, õlifiltri, õlijahuti, põhiseadme õli sisselaskeava, õlirõhu reguleeriva klapi jne, moodustades õli ringluse tee.
Hooldus- ja asendusmeetmed:
Regulaarne ülevaatus: kontrollige regulaarselt korrosiooni, kulumist ja lekkeid (eriti liidese osades). Kummitorud peavad kontrollima vananemist, pragunemist ja punnistamist. Asendage kõik õigeaegselt leitud probleemid.
Asendusnõuded:
Asendamisel kasutage voolu ja rõhu sobitamiseks sama spetsifikatsiooni torusid nagu originaal (toru läbimõõt, materjal, rõhutakistuse tase).
Pärast metallitorude lõikamist puhastage Burrs, et vältida süsteemi sisenemist; Kummitorude vuugid peavad irdumise vältimiseks olema kindlalt kinnitatud.
Torude paigutus peaks vältima liigset painutamist või stressi ning vibratsiooni ja kulumise vähendamiseks peaks toruklambrite vahekaugus olema mõistlik.
Algsete tehaseosade eelised: suurus täpsus, tehase vee- ja õlitorude materiaalne jõudlus on täielikult sobitatud ühiku kujundusega, eriti kõrgsurve- ja kõrge temperatuuriga aladel, tagades pikaajalise töö usaldusväärsuse ja vähendades lekkeriske.
