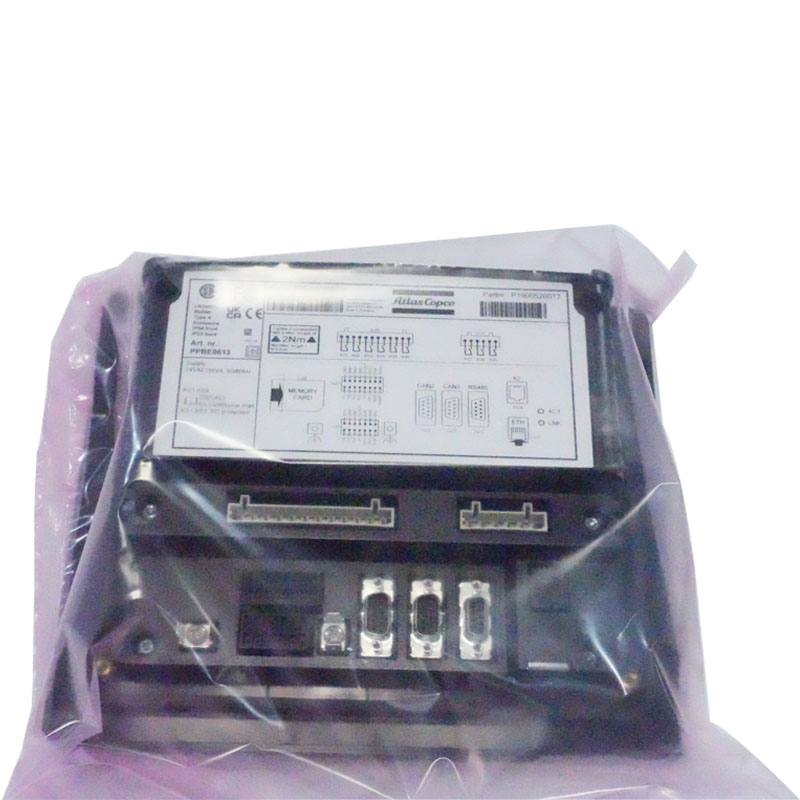

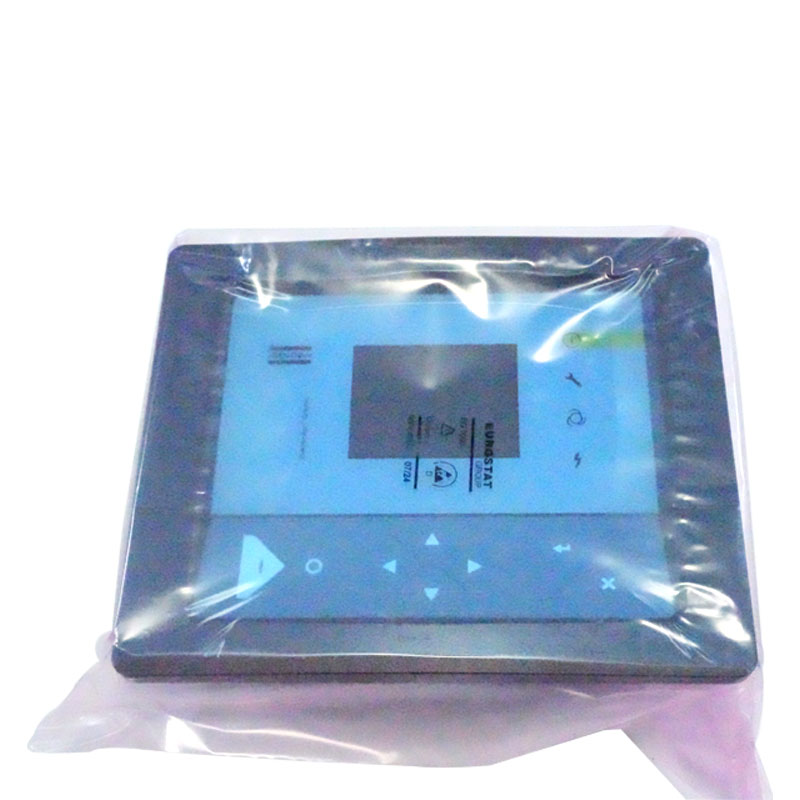

1900520013 Atlas Copco osade kompressori kontroller

I. Keskkonnaerosioon

Tolmu ja niiskuse saastumine

Õhukompressorid töötavad tehase töötubades, ehitusplatsides jne. Kui neid pole korralikult kaitstud, tungivad tolm, õli ja niiskus kontrolleri sisekomponentidesse:

Tolm koguneb vooluahela pinnale, põhjustades komponendi lühiseid või halva kuumuse hajumise;

Niiskes keskkonnas (suhteline õhuniiskus> 85%) oksüdeerub vooluahela vaskfoolium ja jooteühendused korrodeeruvad, eriti vihmasel aastaaegadel või kõrgetes ihastumistes, põhjustades signaalide triivi ja nuppude tõrkeid.

Juhtumiuuring: 1-2 aastat tolmuga koormatud töökojas töötavas kaitsekorpuseta kontroller, kogedes sageli relee kleepimist ja kuvari ekraani vilkumist, mis on tingitud kogunenud tolmust vooluahelale.

Kõrge temperatuur ja vibratsioonimõju

Kui kontroller on põhiseadme lähedal või soojuse hajumise komponentide lähedal ja jääb keskkonda üle 50 ° C (rohkem kui töötemperatuur 40 ° C -ga), kiirendab see kondensaatorid, laastud jne ja lühendab nende eluiga (iga 10 ° C temperatuuri tõus võib olla elektrooniliste komponentide eluiga);

Kõrgsageduslik vibratsioon õhukompressori töö ajal põhjustab kontrolleri sees oleva lahtise juhtmestiku ja nihkunud jooteühendusi, eriti kui see pole kindlalt fikseeritud, põhjustades halva toiteallika kontakti ja katkestatud anduri signaale.

Ii. Vooluringi kõrvalekalded ja energiaprobleemid

Pinge kõikumised ja hüppelised mõjud

Tehase elektrivõrgus on keerulised koormused (näiteks keevitusmasinad, suur mootoriga start-peatus), mis võib hõlpsalt põhjustada äkilisi pingetõusu või hetkelisi suurepingetõusu:

Madalpinge (alla nimiväärtuse 15%-ga) põhjustab kontrolleri protsessori, programmi tööhäire ja andmete kadumise ebapiisavat toiteallika;

Suurepinge tõusud (näiteks välk löögid, toitevõrgu lülitamine) võivad läbi murda toitemooduli ja pinge stabiliseeruva kiipi, põletades otse vooluringi.

Stsenaariumide korral ilma stabiliseeritud toiteallika või ülepingekaitseseadme korral suureneb kontrolleri tõrkekiirus enam kui 30%.

Lühis ja ülekoormusvead

Vanad välised jooned ja vale anduri juhtmestik (näiteks 220 V toiteallika ühendamine 5 V -signaalleminaga) võivad põhjustada kontrolleri sisendskeemi lühise vooluringi, põletades kaitsmeid või südamiku kiibid;

Kui aktiveerivad elemendid (näiteks solenoidventiilid, releed) ülekoormamisel võivad vastupidised elektromotoorsed jõud läbi kontrolleri väljundpordi murda, põhjustades kontrollsignaali tõrke.

Iii. Komponentide vananemine ja kvaliteedivfektid

Tuumkomponentide loomulik vananemine

Pärast 3-5-aastast kasutamist kuivab järk-järgult elektrolüütiline kondensaator (vastutab pinge filtreerimise ja stabiliseerimise eest) järk-järgult, selle maht väheneb, mille tulemuseks on suurenenud toiteallika pulsatsioon ja CPU lähtestamine, kuvamine vilksab;

Relee kontaktid, mis on sageli aktiveeritud (nagu sageli alustatud ja peatatud õhukompressorid) muutuvad kaarepõletuse tõttu halvasti juhtivaks, mis avaldub kui "käsud, kuid käivitatavast elemendist mingeid meetmeid" (näiteks võimetus laadida/maha laadida).

Projekteerimis- või tootmisdefektid

Madala hinnaga kontrollerid võivad kasutada madalamaid komponente (näiteks võltsitud kondensaatorid, madala spetsifikatsiooniga kiibid) või neil on põhjendamatuid vooluringide kujundusi (näiteks halva soojuse hajumise paigutus, puuduvad kaitseahelad), mis on kaldunud varase rikke korral isegi normaalse kasutamise ajal;

Ühildumisprobleemid: mõned kolmandate osapoolte kontrollerid ei sobi hästi õhukompressori andurite ja ajamitega ning võivad pärast pikaajalist toimimist põhjustada signaalide konfliktide tõttu programmiõnnetusi.

IV. Ebaõige kasutamine ja hooldus

Vale parameetri sätted ja operatiivvigu

Mitteprofessionaalid, mis modifitseerivad juhuslikult kontrolleri parameetreid (näiteks ülekoormuse kaitse lävi, rõhu ülemine ja alumine piir) võivad põhjustada kontrolleri kaotamise oma kaitsefunktsiooni või käivitada loogiliste konfliktide tõttu isegi sisemise programmi häire;

Sunniviisiliselt väljalülitamine (mitte tavalise seiskamisprotseduuri järgimine) võib põhjustada kontrolleri salvestatud andmete kahjustamise, muutes selle käivitamisel programmi laadima.

Juhtme- ja anduri rikked, mis põhjustavad komponendi kahjustusi

Kui andurid (näiteks rõhuandurid, temperatuuri sondid) lühised või vanus, kui kontrolleril pole ülevoolu kaitseahelat, võib see signaali omandamise mooduli ümber põletada;

Vale väline juhtmestik (näiteks mootori juhtmete ühendamine kontrolleri signaalklemmidega) põhjustab otseselt kõrgepinge sissetungi, põletades välja nõrgad elektrilised komponendid.

Regulaarse puhastamise ja kontrolli puudumine

Tolmu ja õliplekkide puhastamine kontrolleri pinnal pikka aega ummistab soojuse hajumise augud, põhjustades liigset sisetemperatuuri;

Kui juhtmestiku klemmi regulaarselt ei kontrollita, võivad lahtised juhtmed põhjustada tekke, mis võib kahjustada klemmiplokki või vooluahelat.
