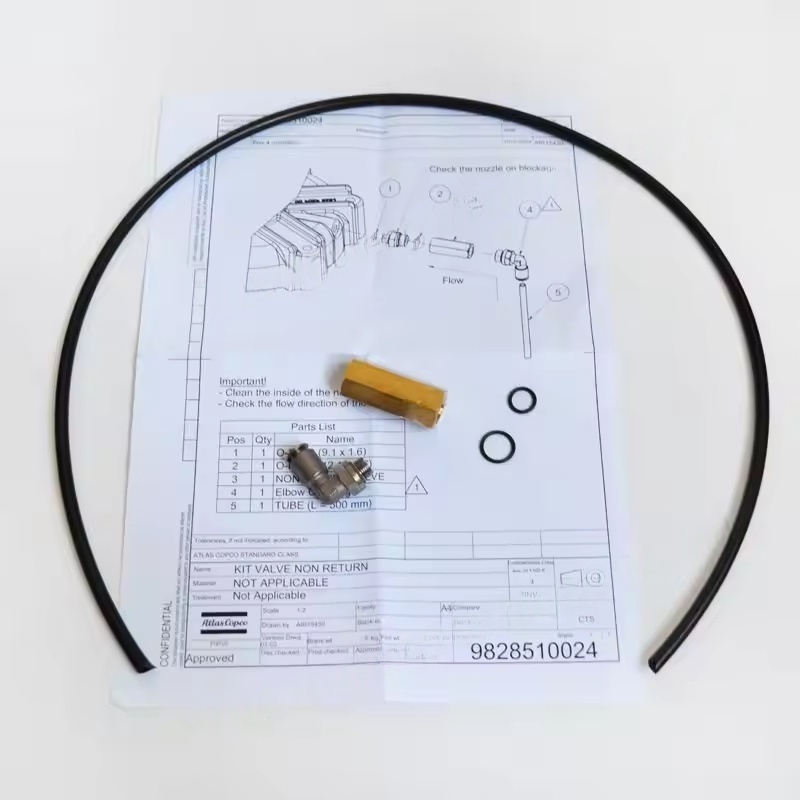

1. õhukompressori tagasitulekuklapi koostise klapi korpus
Funktsioon: kogu komplekti väliskestina mahutab see sisemise südamiku komponendid ja ühendab torustikud.
Materjal: valitud töörõhu ja keskmise omaduste põhjal hõlmavad tavalised materjalid malmist (sobivad madala rõhu tingimustele), valatud terasest (keskmise kõrge rõhk) ja roostevabast terasest (söövitava keskkonna jaoks, näiteks toidu- ja farmaatsiatööstus).
Struktuur: Tavaliselt on sirgjoonelises või parempoolse nurga tüübis vedelad kanalid, et tagada sujuv õhuvoolu läbipääs.
2. õhukompressori mitte-tagasisaatmisklapi koostise klapi südamik (klapi ketas)
Funktsioon: kontrollib õhuvoolu suunda, võimaldades ainult ühesuunalist voolu (õhukompressori väljalaskeavast ladustamispaagi või allavoolu torujuhtmeteni) ja takistades pöördvoolu.
Levinud tüübid:
Tõstetüübi klapi südamik: liigub üles ja alla piki klap korpuse telge, sellel on hea tihendus jõudlus, mis sobib väikeste läbimõõduga torujuhtmete jaoks.
Kiikutüübi klapi südamik: avaneb, pöörledes ümber liigenditelje, sellel on madal takistus, mis sobib suure voolu, suure läbimõõduga stsenaariumide jaoks.
Kuulitüübi klapi südamik: tihendab läbi palli omakaalu või vedrujõu, on lihtne struktuur ja kiire reageerimine.
Materjal: enamasti valmistatud kulumiskindlatest metallidest (näiteks messingist, kõrgtugevast rauast), mõned ülitäpsed stsenaariumid kasutavad tihendus jõudluse suurendamiseks inseneriplasti (näiteks polütetrafluoroetüleen).
3. õhukompressori tagasitulekuklapi komplekti tihenduskomponendid
Funktsioon: tagab õhukindluse, kui klapi südamik on kontaktis klapi istmega, hoides ära lekke.
Ühised materjalid:
Nitriil butadieenkumm (NBR): hea õlikindlus, mis sobib tavaliste õhukompressorisüsteemide jaoks.
Fluorobber (FKM): resistentne kõrgete temperatuuride ja keemilise korrosiooni suhtes, mis sobib kõrge temperatuuri või spetsiaalse keskkonna jaoks.
Metalli tihenduspind: saavutab tihendi läbi täppismetallitud metallkontaktide pindade, mis sobivad kõrgsurve, kõrgtemperatuuriga tingimusteks.
4. õhukompressori tagasitulekuklapi koostise vedrud
Funktsioon: pakkuge tagasilöögijõudu, et klapi südamik kleepuks klapi istmele tihedalt, kui see pole õhuvool, saavutades tihenduse.
Omadused: kevadine elastsus peab vastama süsteemi töörõhule - liiga palju elastsust suurendab õhuvoolu takistust, liiga vähe võib põhjustada kehva tihenemist.
Materjal: tavaliselt valmistatud roostevabast terasest, et vältida rooste ja rikkeid niisketes või õlist keskkonnas.
5. õhukompressori tagasitulekuklapi klapi istekoht
Funktsioon: moodustab tihenduspaari klapi südamikuga, olles peamine kontaktpind, et vältida vastupidist õhuvoolu.
Omadused: pind tuleb klapi südamikuga sobivuse tagamiseks pind täpselt töödelda (näiteks poleerimine). Mõned klapi istmed saab hõlpsaks hooldamiseks välja vahetada.
6
Funktsioon: ühendab õhukompressori väljalaskeporti allavoolu torustikega (näiteks hoiumahutid, kuivatid jne).
Levinud vormid:
Keermestatud liidesed (sisemine niit / väline niit): näiteks G niit, NPT niit, sobib väikeste läbimõõtude jaoks (≤dn50).
Ääriku liidesed: sobib suure läbimõõduga torujuhtmete jaoks, pakkudes kindlat ühenduse ja tugevat tihendust.
Keevitusliidesed: sobib kõrgsurve, kõrge vibratsiooni stsenaariumide jaoks, mis nõuavad professionaalset keevituspaigaldust.
Õhukompressori tagasitoimeta klapi komplekti põhifunktsioonid
Vältige tagasivoolu: hoiab ära suruõhu mahutis, mis voolab peatumisel tagasi õhukompressori põhiseadmele, vältides põhiseadme vastupidist pöörlemist või määrdeõli silindrisse surumist.
Kaitske süsteemi: hoiab ära kondenseeruvad vett või lisandeid allavoolu seadmetest (näiteks kuivatid, filtrid) õhukompressorisse tagasi voolamise, vähendades rikkeohtu.
Säilitage süsteemi rõhk: tagab pärast seiskamist rõhu stabiilsuse säilituspaagis, vältides õhukompressori sagedast käivitamist.
