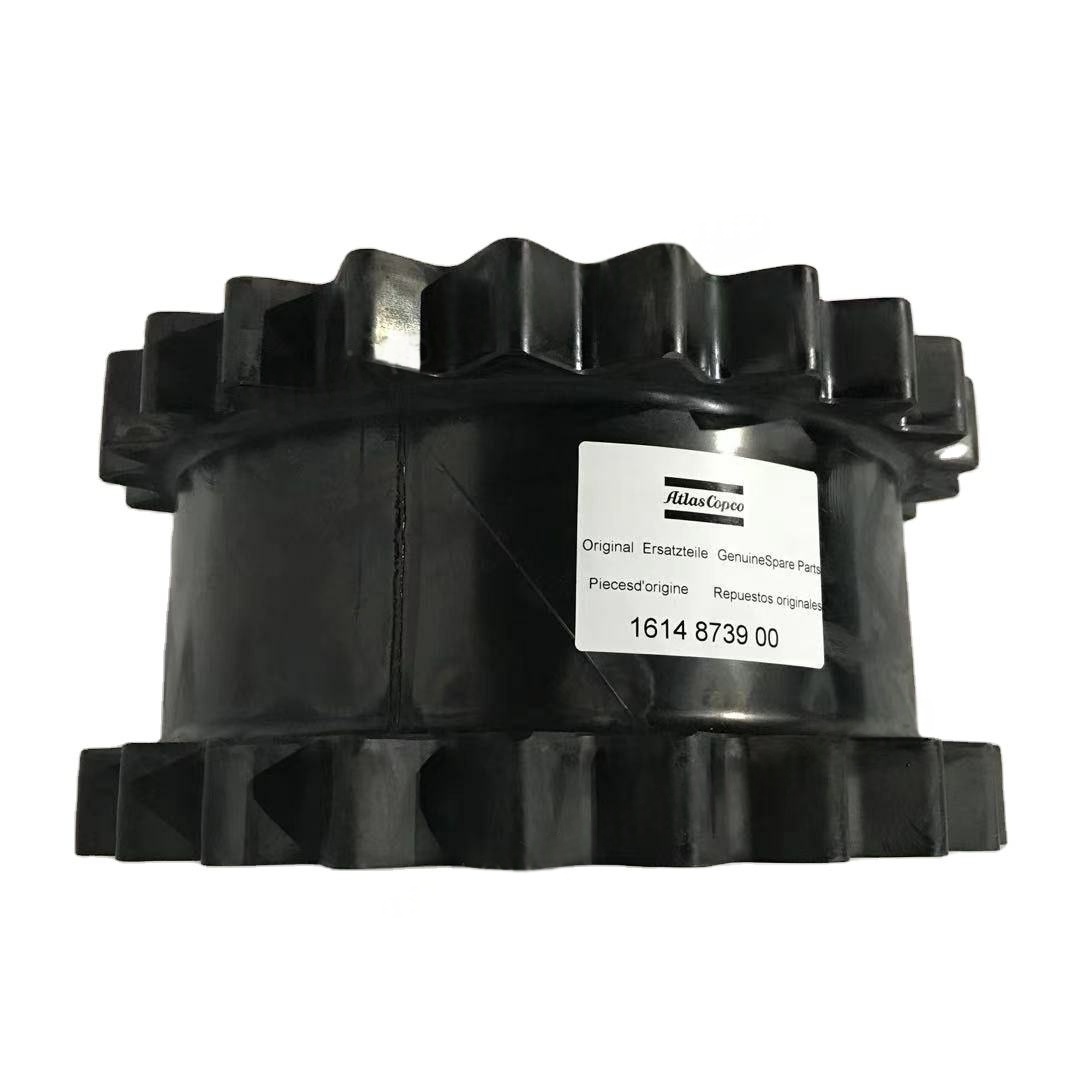

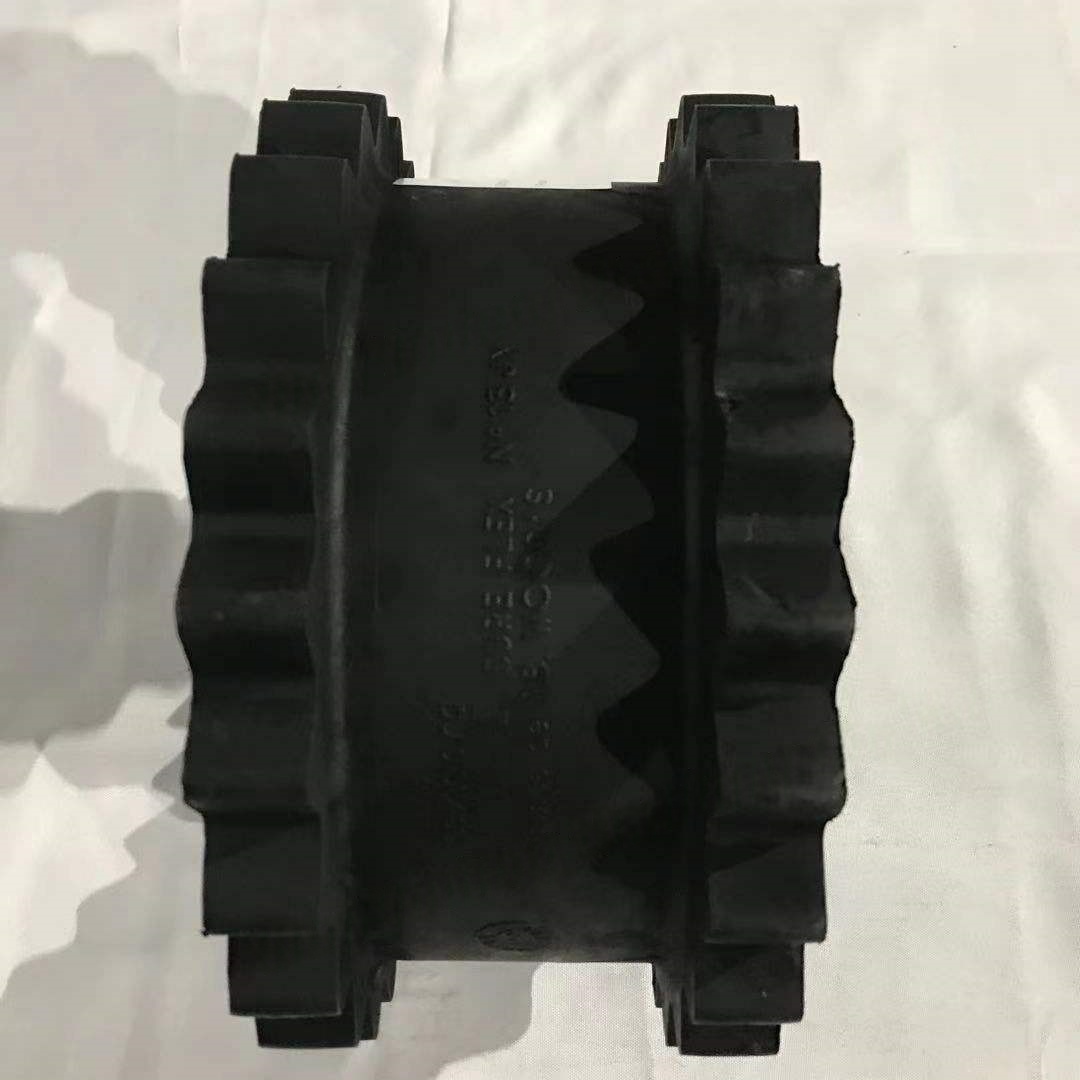

1614873900 Gear Flex Sidumi elementide komplekt Atlas Copco jaoks

Miks laguneb õhukompressori käigu paindlik sidumine?

1. hambapinna kulumine (kõige tavalisem)

Sümptom: hammaste paksus väheneb, hammaste pinna karedus suureneb ja rasketel juhtudel toimub astmeline kulumine.

Põhjused:

Ebapiisav määrimine: ebapiisav määrdeõli kogus või vanandatud õli, mille tulemuseks on otsene kontakt ja hõõrdumine hambapindade vahel.

Lisandite sissetung: tihendi, tolmu ja metalliosakeste rike sisenevad hammaste vahele, intensiivistades abrasiivse kulumist.

Liigne koormus: tegelik pöördemoment ületab haakeseadise nimiväärtuse, põhjustades hambapindade liigset kontaktpinget.

Nihke ületav standard: kahe võlli (aksiaalne / radiaalne / nurgeline) valesti paigutamine põhjustab hambapindadele ebaühtlast koormust, põhjustades intensiivsemat kohalikku kulumist.

2. hambapinna adhesioon

Sümptom: hambapinna metall sulab ja keevisõmblustel kõrge temperatuuri tõttu, moodustades sooned.

Põhjused:

Kiire ja raske koormus: hambapindade hõõrdumine tekitab suure pöörlemiskiiruse korral soojust, põhjustades õlkile rebenemise.

Määrimispuudulikkus: ebapiisav määrdeõli viskoossus või kehv-adhesioonivastane jõudlus.

Materjali ebakõla: sisemise ja välimise hammaste kareduse erinevus on liiga väike (ideaalne erinevus on HRC 5 - 10).

3. poldimurd

Sümptom: poltide ühendamine (eriti Countersnk Hole'i ​​poldid) kogevad väsimusmurdusid.

Põhjused:

Ebapiisav pingutuseelne jõud: määratletud pöördemomendi järgi paigaldamise ajal pingutamata jätmine, põhjustades poltide vaheldumisi.

Aja jooksul lõdvenemise ebaõnnestumine: seadme vibratsioon põhjustab poltide lõtvumist, intensiivistades pinge kontsentratsiooni.

Materjali defekt: poltide ebapiisav tugevus või pragude ja muude defektide olemasolu.

4. vananemine ja tihendusrõngaste leke

Sümptom: õli määrivad lekked, nähtavad õliplekid sidumise välisküljel.

Põhjused:

Kõrge temperatuur: pikaajaline töö kõrge temperatuuriga keskkonnas, kummi tihendamisrõngaste vanus ja kõvenemine.

Keemiline korrosioon: tihendusrõngaste korrosioon määrdeõli lisaainete või keskkonnakeskkonna (näiteks happeliste gaaside) abil.

Vale paigaldus: tihendusrõngad kriimustatakse või moonutatakse paigaldamise ajal.

5. väsimuspraod

Sümptom: poolühendamisel või keskmise varrukal ilmnevad praod, tavaliselt hammaste juure või võtmetee juures.

Põhjused:

Sagedane start-peatus: seadme sagedane start-peatus tekitab löögikoormusi.

Resonants: sidumise loomulik sagedus on lähedal seadme vibratsiooni sagedusele, põhjustades resonantsi.

Materjali defekt: valamisel on õhuaugud, räbu lisamine jne, muutudes pragude allikaks.

Ii. Juhtumianalüüs

1. juhtum: hammaste liigne kulumine

Taust: Pärast üheaastast tööt suurenes keemiatehase sidumise hammaste paksus 20% (normaalne ≤ 10%).

Põhjused:

Määrdeõli vale valimine (liiga madal viskoossuse aste), ei suuda moodustada tõhusat õlifilmi.

Õhu sisselaskele ei paigaldatud tolmu eemaldamisseade, tolm sisenes sidumisinterjöörisse.

2. juhtum: poltide purunemine, mis põhjustab masina sulgemist

Taust: õhukompressori sidumise poldid teatud kaevanduses purunesid järjest 3 korda, põhjustades sulgemise tõttu iga kord kadu umbes 50 000 jüaani.

Põhjused:

Paigaldamise ajal ei kasutatud pöördemomendi mutrivõti ja pingutuseelne jõud oli ebapiisav (ulatudes ainult 60% -ni määratud väärtusest).

Regulaarset kontrolli poltide lõdvenemise kohta ei tehtud, mis põhjustas väsimuse purunemise.

3. juhtum: tihendusrõnga vananemine ja õli leke

Taust: teatud värvainetehase õhukompressori sidumist täiendati igal nädalal määrdeõliga, kuid sageli käivitati õlipuuduse alarmidega.

Põhjus:

Seadmed on töötanud keskkonnas 80 ℃ pikka aega ja nitriilikummist tihendusrõngas on vananenud ja pragunenud.

Hääletusõli sisaldab äärmuslikke rõhu lisaaineid, mis kiirendavad kummi korrosiooni.
